Mapeamento de superfícies refletoras, alinhamento de eixos e calibração estrutural com Fotogrametria e Laser Tracker para garantir a máxima precisão na transmissão, recepção e rastreamento de sinais.
Metrologia 3D para Antenas e Radares: Precisão Submilimétrica para Telecomunicações e Defesa

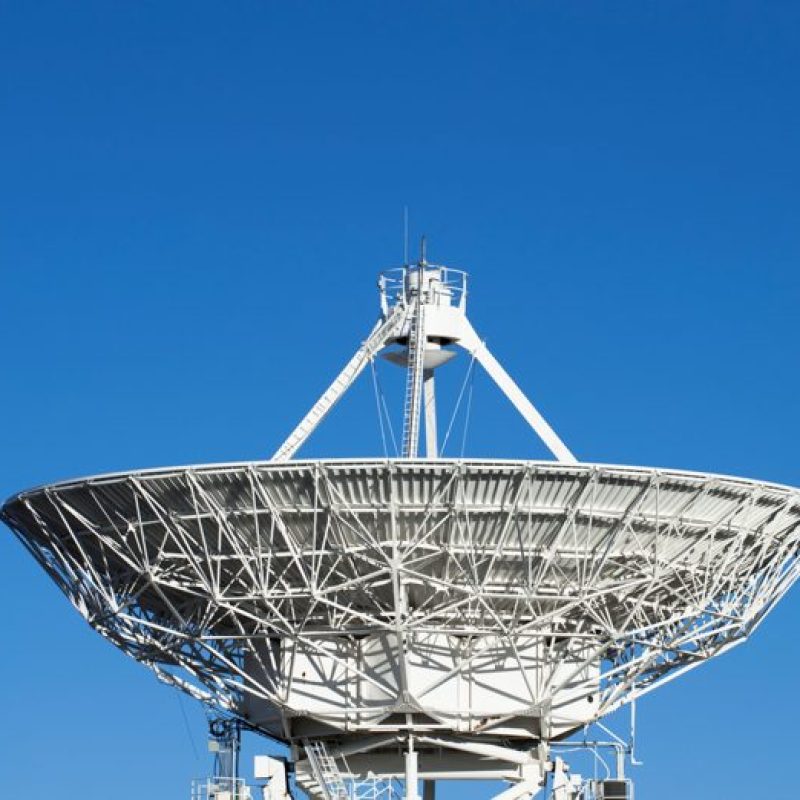

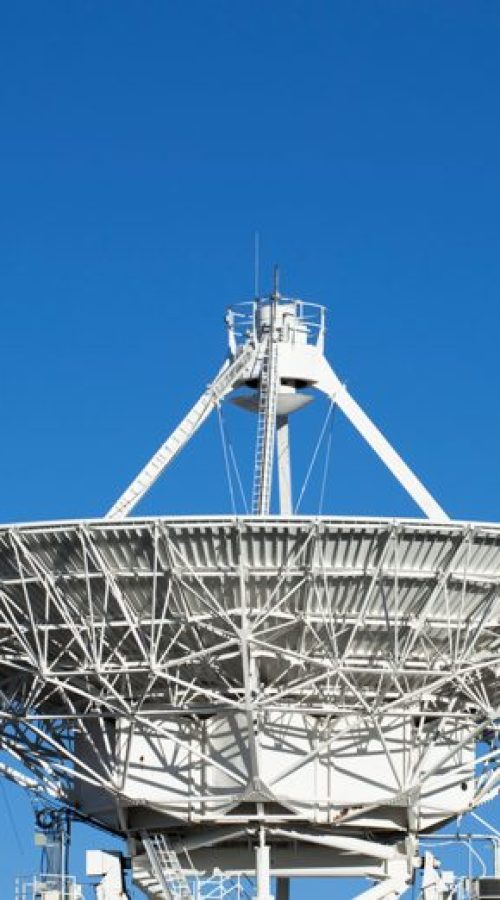

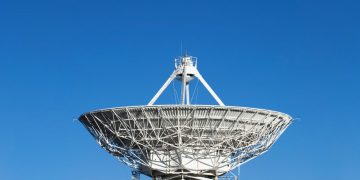

Sistemas de radar de defesa, antenas de rastreio aeroespacial e radiotelescópios operam no limite da física. Para que ondas de alta frequência sejam focadas e direcionadas corretamente, a estrutura mecânica que as suporta precisa ser geometricamente perfeita. Um erro milimétrico na superfície de uma antena parabólica — causado por montagem imprecisa, recalque da base ou deformação térmica ao longo do tempo — resulta em perda drástica de ganho de sinal, ruído na comunicação e falhas críticas no rastreamento de alvos.
Aferir estruturas gigantescas e móveis, muitas vezes expostas ao vento e intempéries, é um desafio que métodos tradicionais não conseguem resolver com exatidão. Utilizamos sistemas de metrologia de grandes volumes para medir o equipamento em sua posição real de operação, fornecendo os modelos matemáticos exatos que a sua equipe de engenharia precisa para recalibrar o sistema e restaurar 100% da eficiência de radiofrequência (RF).
Soluções e Aplicações Críticas
Inspeção e Calibração de Superfícies Refletoras
- Mapeamento de Perfil Parabólico (Cálculo de RMS): Medição de alta densidade da superfície da antena para calcular o desvio RMS (Root Mean Square) em relação à parábola teórica perfeita, garantindo o foco correto do sinal.
- Ajuste Fino de Painéis (Panel Setting): Orientação em tempo real para o alinhamento individual dos painéis que compõem grandes refletores, assegurando uma curvatura contínua e sem degraus.
- Análise de Deformação Gravitacional e Térmica: Mapeamento tridimensional da antena em diferentes ângulos de elevação e sob diferentes condições de temperatura para avaliar o comportamento elástico da estrutura e aplicar compensações via software de controle.
Alinhamento Estrutural
- Alinhamento de Eixos de Azimute e Elevação: Determinação exata da ortogonalidade e interseção dos eixos de rotação do pedestal, eliminando erros mecânicos de apontamento do radar (Pointing Error).
- Inspeção de Trilhos e Caminhos de Rolamento: Medição de planicidade e circularidade dos trilhos de base em antenas rotativas de grande porte, prevenindo desgastes no sistema de translação e vibrações indesejadas.
- Posicionamento do Sub-refletor e Alimentador (Feed): Controle geométrico do conjunto focal para garantir que o receptor/transmissor esteja perfeitamente alinhado com o centro óptico da parábola primária.
O Nosso Diferencial

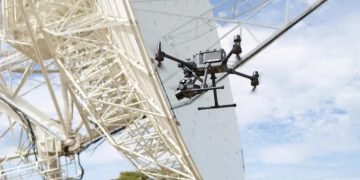

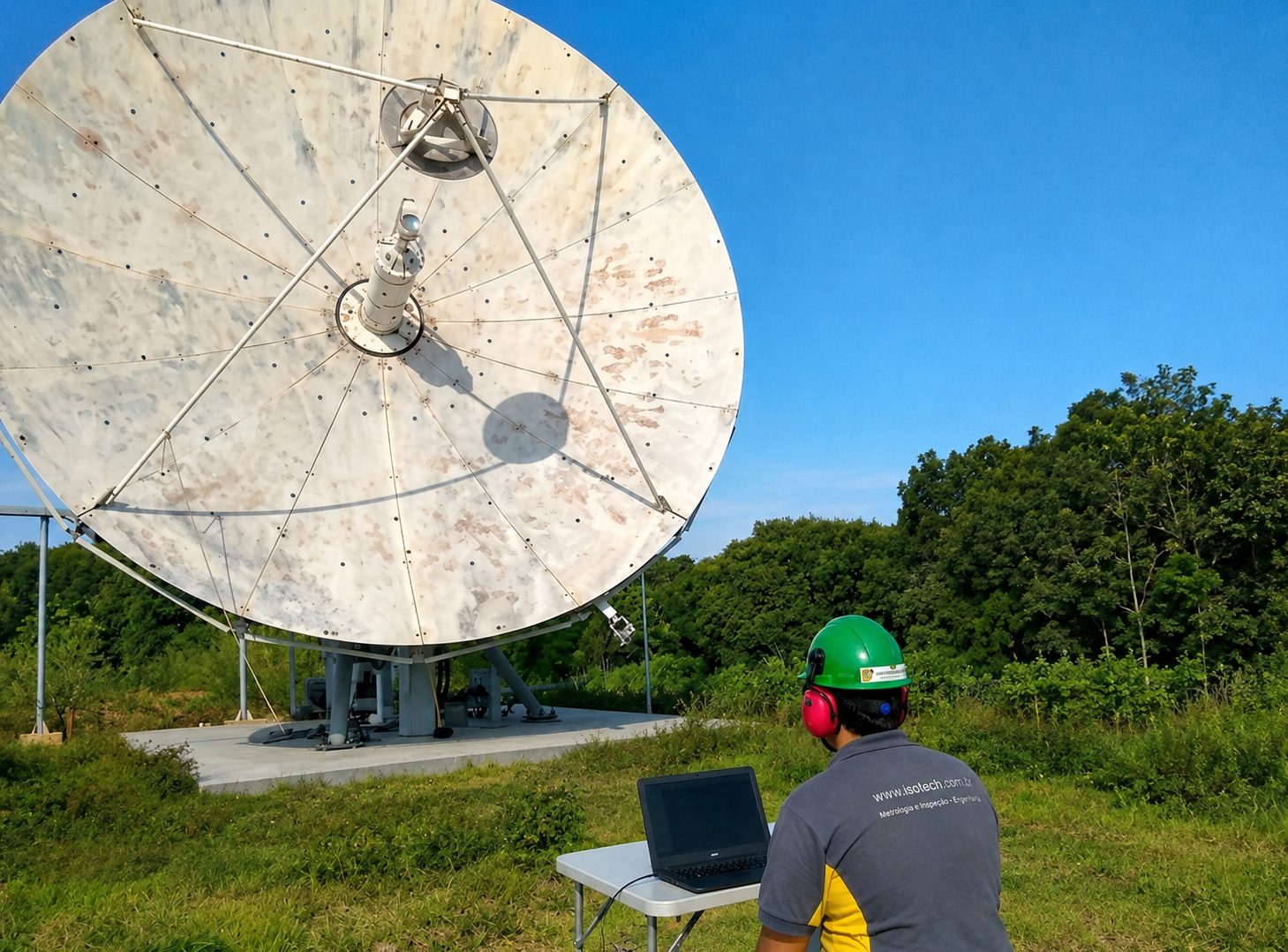

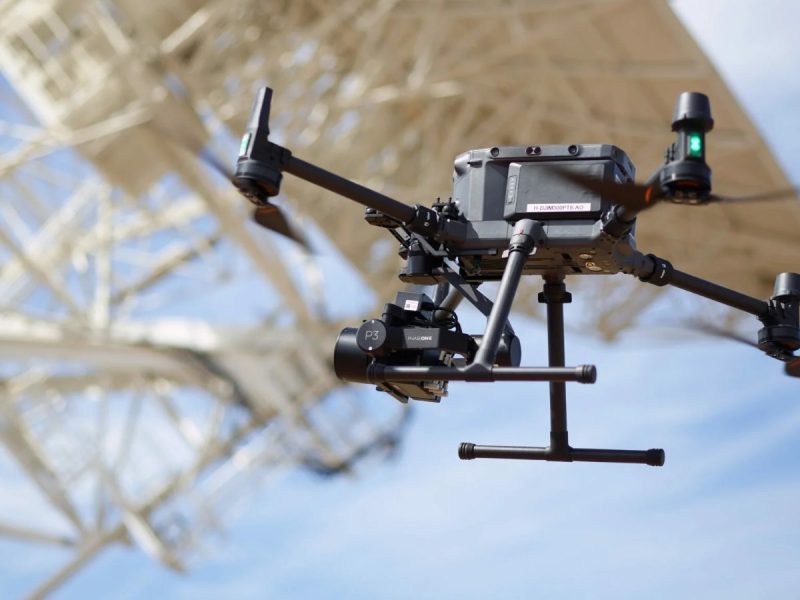

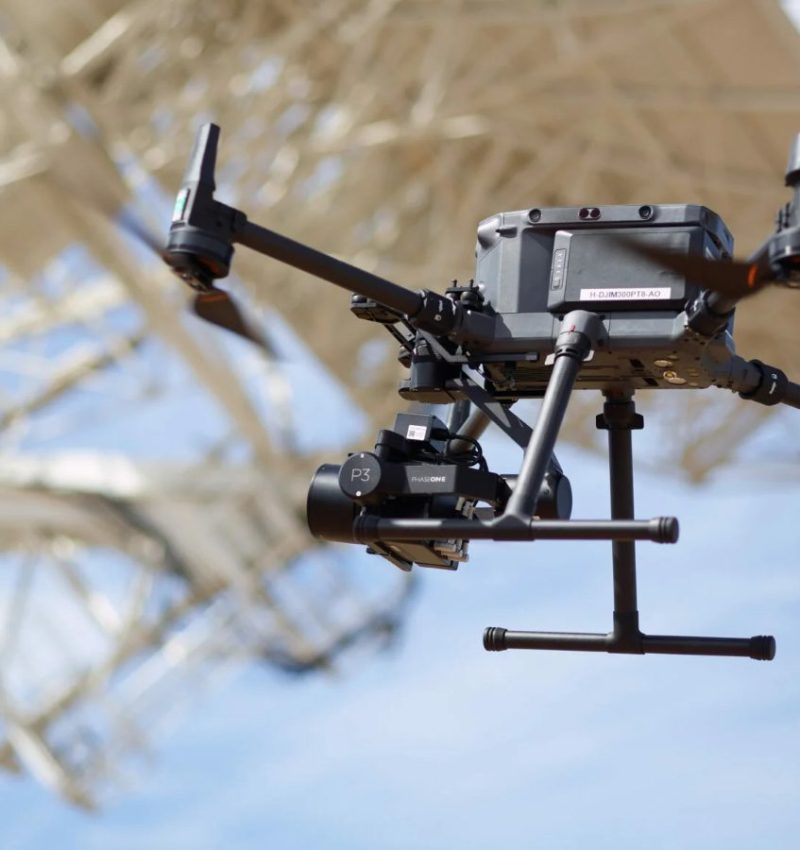

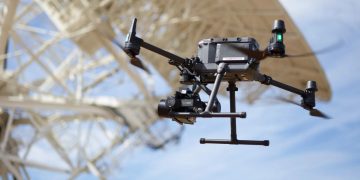

Aferir radares e antenas exige versatilidade para atuar em locais de difícil acesso, como topos de edifícios, torres elevadas ou bases militares remotas. O nosso diferencial técnico reside no uso combinado da Fotogrametria Dinâmica e do Laser Tracker.

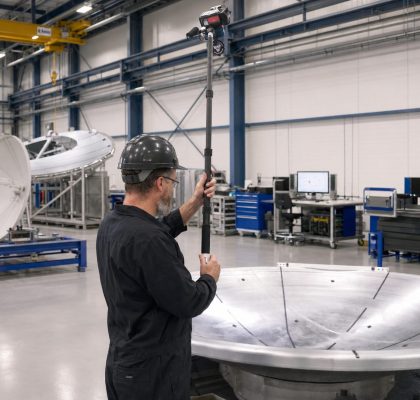

A Fotogrametria nos permite capturar a geometria de uma grande antena quase instantaneamente, "congelando" a medição antes que rajadas de vento ou mudanças térmicas alterem a estrutura. Em escritório, processamos esses dados aplicando algoritmos de Best-Fit para encontrar o paraboloide ideal. Em vez de simplesmente relatar o erro, entregamos um roteiro de ajuste (quais parafusos ou esticadores devem ser movidos e em quantos milímetros) para que a sua equipe técnica otimize a antena no menor tempo possível.
Metrologia de Grandes Volumes para Radioastronomia e Telecomunicações: A calibração geométrica e o comissionamento de sistemas de telecomunicações, radares meteorológicos e antenas de rastreamento de satélites dependem do controle dimensional de altíssima precisão. O uso de metrologia opto-eletrônica (Laser Tracker) e Fotogrametria Industrial é essencial para o cálculo de erro de superfície RMS (Root Mean Square), ajuste de painéis refletores, verificação de ortogonalidade de eixos (azimute e elevação) e análise de Best-Fit de paraboloides. Estas tecnologias de topografia industrial garantem que desvios mecânicos e deformações induzidas por gravidade (Gravity Deformation) não comprometam o ganho de radiofrequência e a precisão de apontamento em sistemas aeroespaciais e de defesa.
