Levantamento as-built de pipe racks, inspeção de tanques e vasos de pressão para mitigar riscos, garantir conformidade normativa e viabilizar retrofits sem colisões de projeto.
Metrologia 3D para a Indústria Química: Integridade de Ativos e Segurança em Plantas Complexas
Na indústria química e petroquímica, a integridade estrutural não é apenas uma questão de eficiência; é o pilar da segurança ambiental, patrimonial e humana. Plantas de processamento químico são ecossistemas complexos de reatores, trocadores de calor e quilômetros de tubulações, operando sob condições extremas de pressão, temperatura e agentes corrosivos. Executar uma modificação de layout ou substituir uma linha antiga (em ambientes brownfield) baseando-se em desenhos 2D desatualizados é um risco inaceitável, que frequentemente resulta em retrabalhos a quente em áreas classificadas e atrasos milionários nas paradas programadas.
A Tecnimex atua blindando a sua engenharia contra esses imprevistos. Através da tecnologia de Laser Scanner e digitalização 3D, capturamos a geometria exata e atual da sua planta com precisão milimétrica. Fornecemos os dados precisos necessários para que a sua equipe avalie desgastes, calcule volumes com exatidão e projete novas instalações precisão.
Soluções e Aplicações Críticas nas Indústrias Alimentícia e de Bebidas

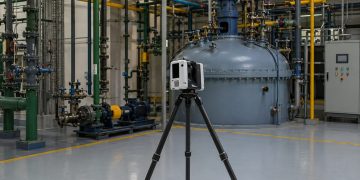

- Inspeção Geométrica de Vasos de Pressão e Reatores: Mapeamento tridimensional não intrusivo para identificar ovalizações (out-of-roundness), deformações localizadas (bulging) e desvios de verticalidade, auxiliando no atendimento aos rigorosos laudos da NR-13.
- Calibração e Análise de Tanques de Armazenamento: Avaliação completa de tanques de produtos químicos, incluindo análise de recalque de fundo (settlement), deformação do costado, planicidade de borda e geração de tabelas de arqueação (cálculo volumétrico) conforme normas API.

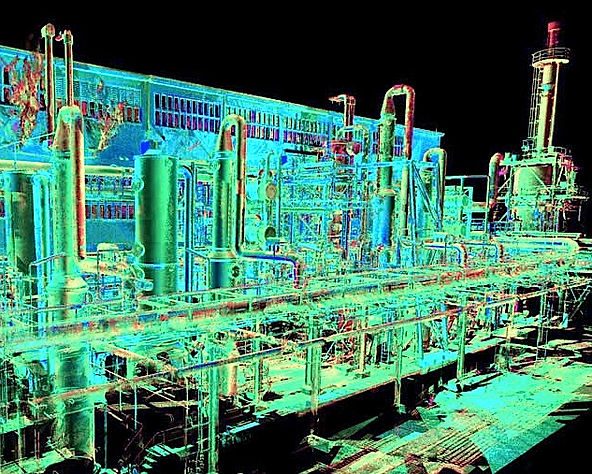

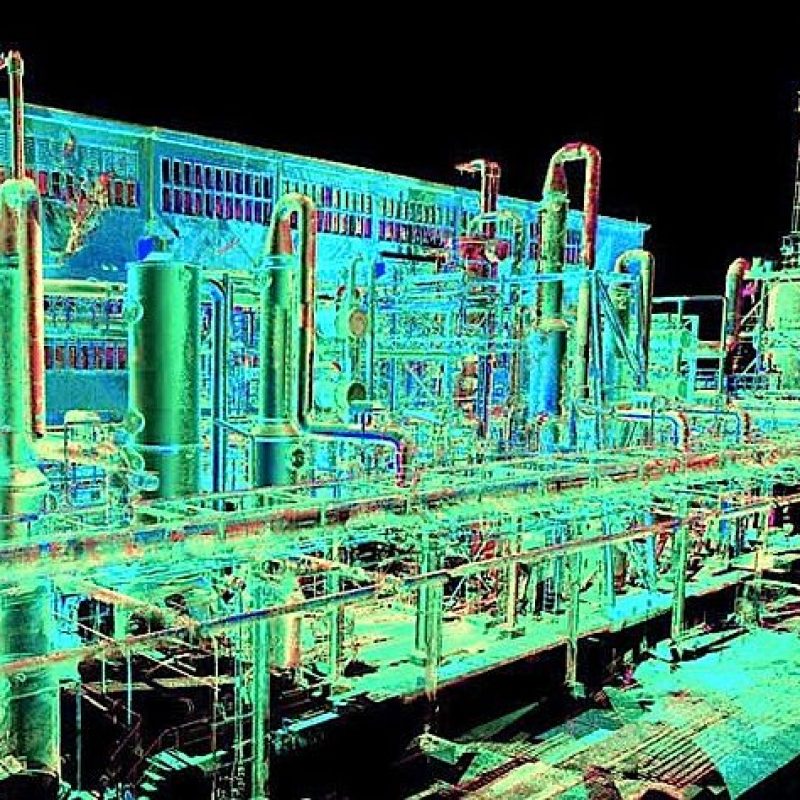

- Levantamento As-Built de Pipe Racks e Rotas de Tubulação: Digitalização de malhas complexas de tubulação para a criação de Gêmeos Digitais (Digital Twins), permitindo o roteamento seguro de novas linhas e a engenharia simultânea.
- Análise de Interferências (Clash Detection): Inserção virtual de novos equipamentos e tubulações no modelo 3D da nuvem de pontos antes da fabricação, detectando e corrigindo colisões (clashes) com a estrutura existente, economizando centenas de horas de retrabalho em campo.
- Alinhamento de Equipamentos Rotativos Críticos: Controle dimensional e nivelamento de grandes compressores, bombas centrífugas e exaustores, prevenindo vibrações excessivas que podem romper selos mecânicos e causar vazamentos de fluidos tóxicos ou inflamáveis.
- Análise de Expansão Térmica: Medição de equipamentos e tubulações a frio e a quente para avaliar o comportamento elástico dos materiais e validar os suportes de mola e liras de dilatação.
O Nosso Diferencial
Operar em áreas classificadas exige minimizar a presença humana e o uso de andaimes (trabalho em altura). O grande diferencial da Tecnimex na indústria química é a capacidade de realizar a captura de dados de forma remota, massiva e extremamente segura.

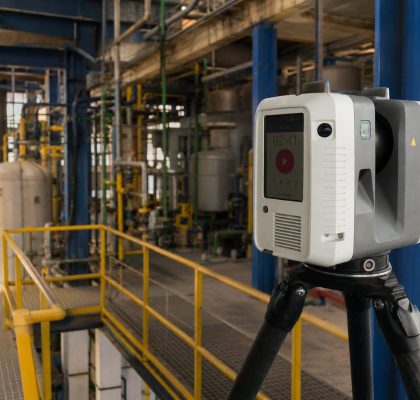

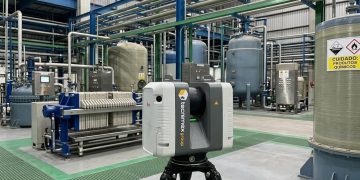

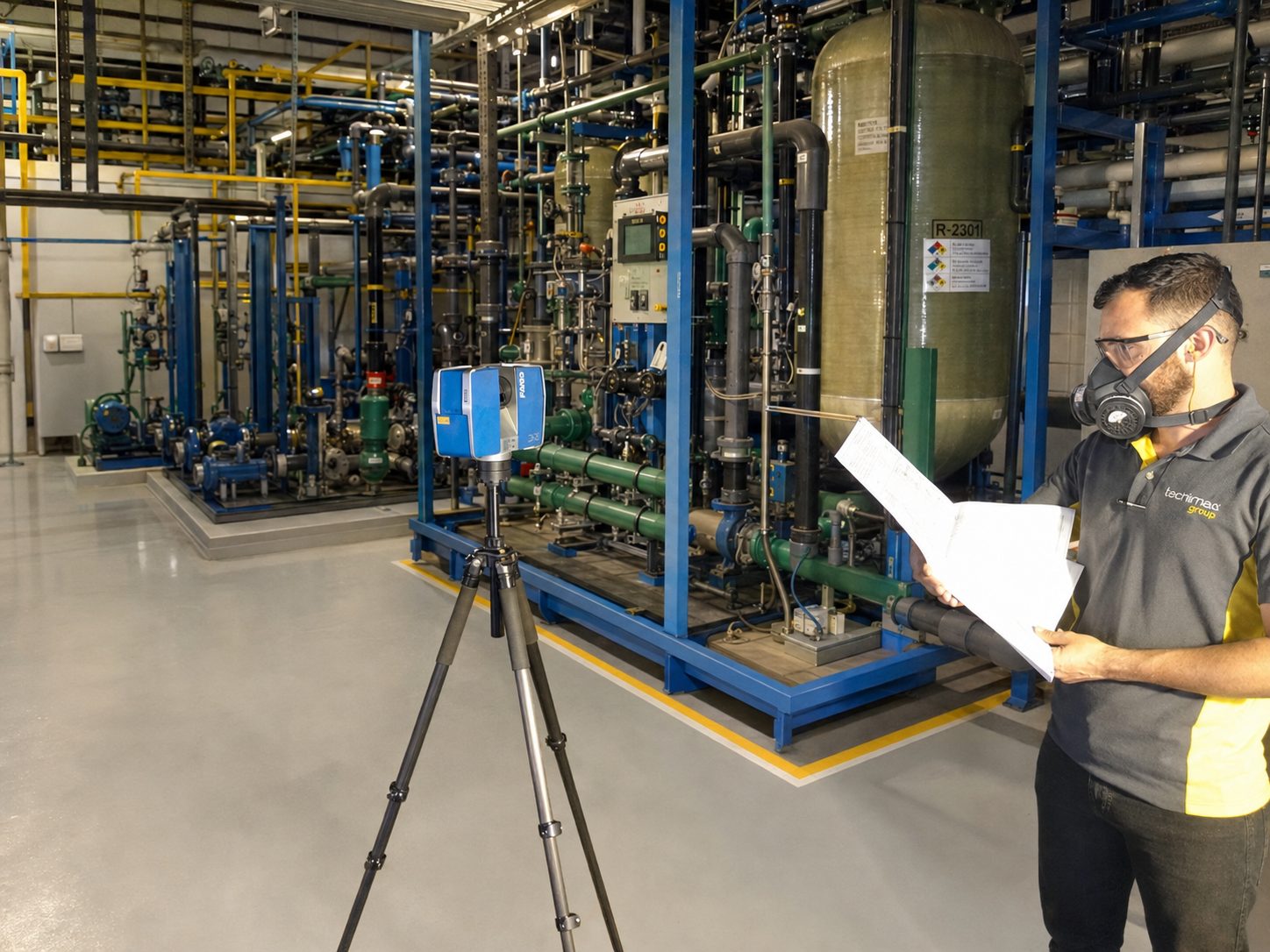

O Laser Scanner nos permite mapear o topo de um tanque ou o interior de um galpão de processamento a metros de distância, reduzindo drasticamente a exposição ao risco. Mas não paramos na coleta de campo. No escritório, nossa engenharia processa essas nuvens de pontos densas e entrega à sua equipe modelos CAD inteligentes e relatórios de interferência diretos ao ponto. Transformamos bilhões de pontos em inteligência de projeto, garantindo que o seu retrofit aconteça dentro do prazo, do orçamento e sob o mais absoluto rigor de SMS.
Metrologia Dimensional para Engenharia Química e Retrofit Industrial A confiabilidade na indústria química, petroquímica e de polímeros depende da gestão de integridade estrutural e do atendimento às normas API 653 (Inspeção de Tanques), API 579 (Fitness-For-Service) e NR-13. A utilização de topografia industrial e metrologia 3D avançada (Laser Scanner LiDAR e Laser Tracker) é fundamental para o levantamento as-built de instalações brownfield. Estas tecnologias otimizam a calibração de tanques de armazenamento, a engenharia reversa de skids de processo, o alinhamento de turbomáquinas e a detecção de interferências (clash detection) em pipe racks, reduzindo custos de fabricação e os riscos de trabalhos a quente (hot work) em áreas de atmosferas explosivas (ATEX).
