Levantamento As-Built, clash detection (análise de interferências) e controle dimensional de tubulações para garantir retrofits seguros e otimizar paradas de produção em refinarias e plataformas offshore (FPSOs).
Metrologia 3D para Petróleo e Gás: Segurança, Integridade e Zero Retrabalho em Ambientes Críticos
No setor de Petróleo e Gás, o custo de uma falha de planejamento é medido em milhões de dólares por dia de produção parada. Seja em ambientes terrestres (onshore) ou em plataformas marítimas (offshore), a complexidade logística e o rigor das normas de SMS (Saúde, Meio Ambiente e Segurança) não deixam espaço para improvisações ou ajustes de campo durante a montagem mecânica. Fabricar um spool de tubulação em terra para descobrir que ele não se ajusta no momento do tie-in (interligação) offshore é um risco inadmissível.
A Tecnimex Group atua exatamente na mitigação desse risco crítico. Utilizando tecnologias de captura da realidade (Laser Scanner) e medição de extrema precisão (Laser Tracker), fornecemos a inteligência dimensional necessária para que projetos de engenharia, ampliações e manutenções ocorram com a garantia do "First-Time-Right" (acerto à primeira). Entregamos dados confiáveis que reduzem o tempo de exposição ao risco, minimizam o número de pessoas a bordo (POB) e garantem o avanço físico do projeto sem surpresas.
Soluções e Aplicações Críticas na Indústria de Petróleo e Gás
Engenharia e Retrofit (Onshore e Offshore)
- Levantamento As-Built e Criação de Gêmeos Digitais (Digital Twins): Escaneamento 3D de alta densidade de plantas petroquímicas e conveses de FPSOs para criar modelos tridimensionais precisos da infraestrutura existente, base fundamental para projetos de expansão e modernização.
- Análise de Interferências (Clash Detection): Simulação virtual da inserção de novos equipamentos (skids, vasos de pressão, compressores) no modelo 3D as-built, identificando e corrigindo colisões com tubulações e estruturas antes da fabricação e montagem.
- Controle Dimensional de Spools e Tie-ins: Inspeção rigorosa da geometria de tubulações fabricadas em terra (spools) contra o projeto isométrico, garantindo o encaixe perfeito nos pontos de interligação (tie-ins) da planta.
Inspeção de Integridade e Manutenção
- Inspeção e Calibração de Tanques de Armazenamento: Medição tridimensional precisa para análise de verticalidade, deformação do costado (recalque estrutural), afundamento de teto e geração de tabelas de arqueação (cálculo volumétrico).

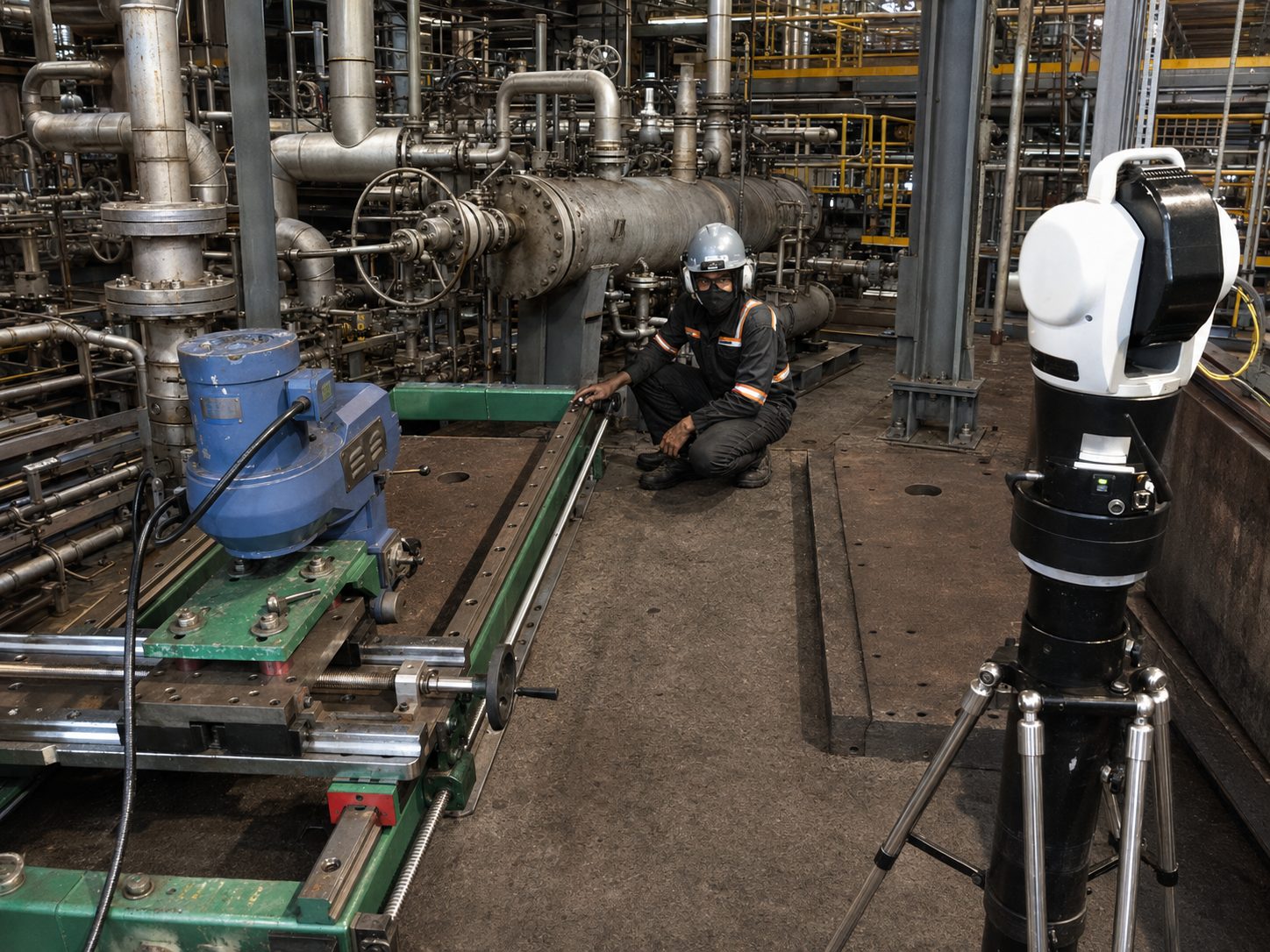

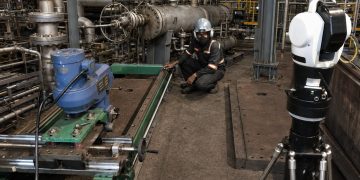

- Alinhamento de Equipamentos Rotativos Críticos: Controle geométrico e nivelamento de grandes compressores, turbinas a gás e bombas centrífugas, prevenindo vibrações excessivas e falhas catastróficas em mancais e selos mecânicos.
- Engenharia Reversa de Componentes e Válvulas: Digitalização 3D de peças desgastadas ou obsoletas (como válvulas e flanges especiais) que não possuem desenhos CAD originais, permitindo a fabricação de peças de reposição com exatidão.
O Nosso Diferencial na Indústria de Petróleo e Gás
Trabalhar em áreas classificadas e ambientes de alta periculosidade exige mais do que bons equipamentos; exige uma metodologia impecável. O nosso grande diferencial é a capacidade de mobilização rápida e a captura massiva de dados em um curto espaço de tempo.
Com uma única campanha de Laser Scanning e Fotogrametria de campo, capturamos toda a realidade geométrica da sua planta. A partir daí, nossa equipe de engenharia consultiva processa essas informações em escritório, entregando relatórios de interferência e modelos CAD inteligentes. Isso significa menos horas de trabalho em áreas de risco, redução drástica de soldas em campo e a certeza de que a montagem eletromecânica ocorrerá dentro do cronograma e orçamento previstos.
Topografia Industrial e Inspeção 3D para o Setor de Óleo e Gás A gestão de integridade e o planejamento de paradas (shutdowns) em refinarias e plataformas de produção de petróleo exigem o uso intensivo de metrologia 3D para assegurar a conformidade com normas como ASME e API. A aplicação de Laser Scanner 3D e Laser Tracker em ambientes onshore e offshore otimiza o controle dimensional de piping (tubulações), a calibração de tanques, o alinhamento de turbomáquinas e a execução de tie-ins mecânicos. A integração do levantamento as-built com softwares de modelamento 3D PDMS permite a simulação de clash detection (verificação de interferências), reduzindo custos de fabricação de spools, mitigando riscos em trabalhos a quente (hot work) e impulsionando a digitalização dos ativos através de Digital Twins.
