Inspeção as-built, controle de montagem de megablocos e alinhamento de propulsão para acelerar o cronograma em dique seco, evitar retrabalhos de solda e garantir a segurança estrutural de embarcações e submarinos.
Metrologia 3D para a Indústria Naval: Controle Dimensional e Encaixe Perfeito em Estaleiros
Na construção e no reparo naval, o relógio do dique seco (dry dock) é implacável. A fabricação moderna de embarcações e plataformas offshore depende da construção modular. Quando megablocos de milhares de toneladas são movimentados para a união final (mating) e as geometrias não batem, o estaleiro enfrenta dias de retrabalho com cortes, preenchimentos e soldas não planejadas. Além do casco, a integridade da embarcação depende de um alinhamento perfeito do sistema de propulsão; um desvio milimétrico no eixo pode gerar vibrações severas, destruindo mancais e comprometendo a eficiência energética do navio.

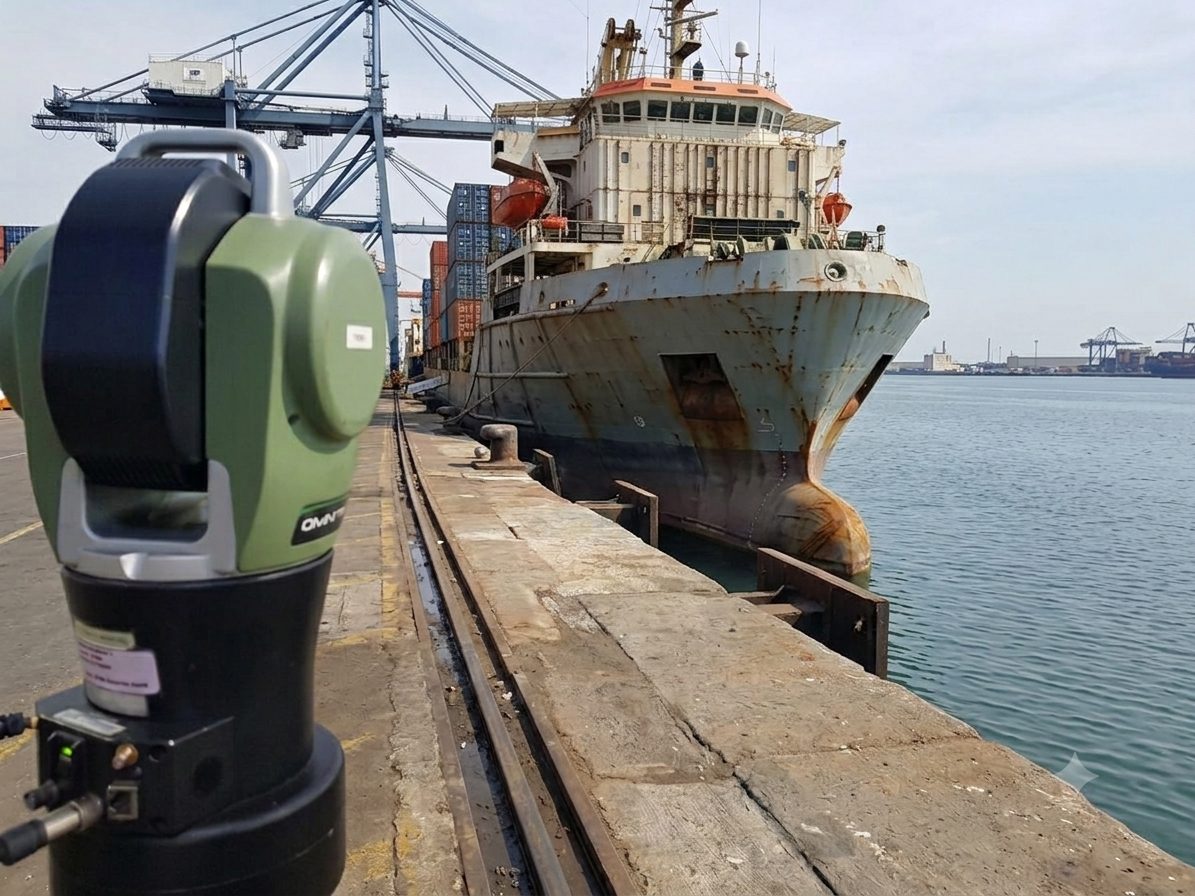

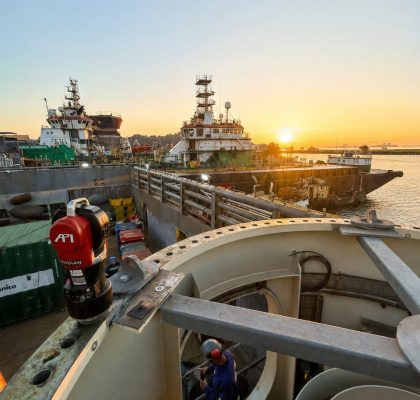

Entendemos que gerenciar a montagem naval significa lidar com dilatação térmica, distorções de soldagem e estruturas colossais. A Tecnimex atua como a garantidora do cronograma do seu estaleiro. Com o uso de Laser Tracker de grandes volumes e Laser Scanner 3D, substituímos as medições tradicionais por modelos matemáticos precisos. Antecipamos interferências e validamos geometrias antes mesmo das peças serem içadas pelos guindastes, garantindo o "First-Time-Right" na montagem e no comissionamento.
Soluções e Aplicações Críticas na Indústria Naval

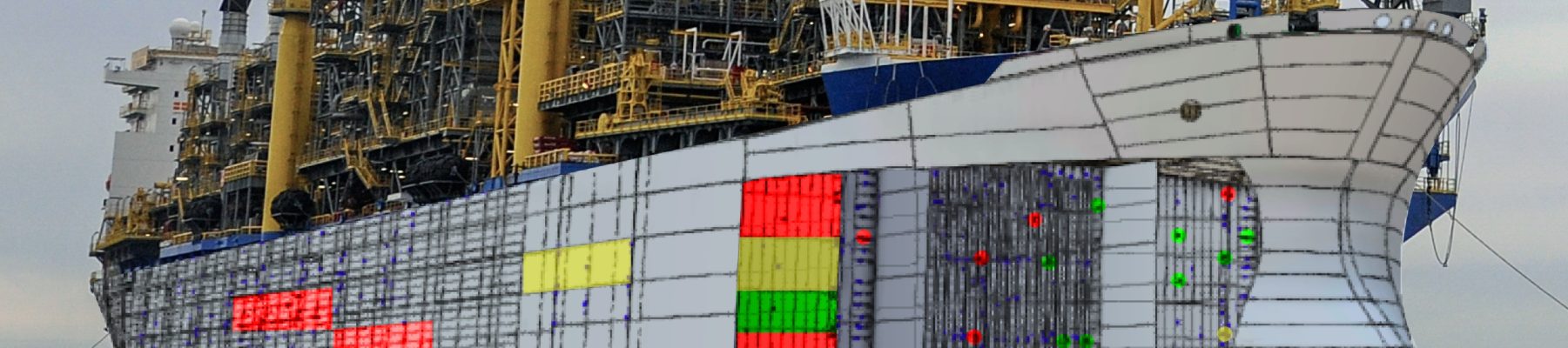

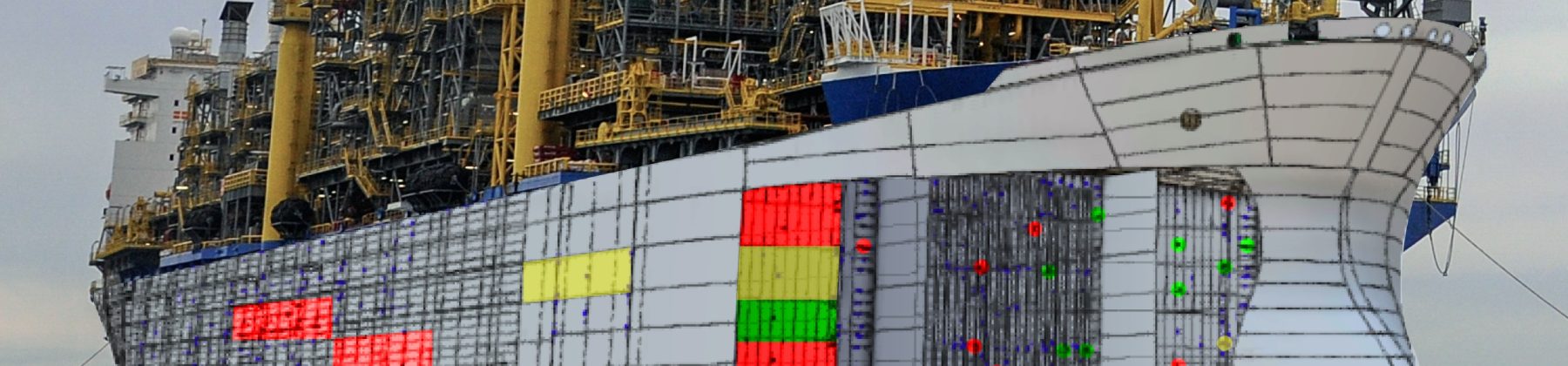

- Controle Dimensional de Megablocos (Block Mating): Inspeção tridimensional de seções do casco (cavernas, longitudinais e interfaces de tubulação) antes da união no dique, simulando o encaixe virtualmente para orientar os cortes de ajuste e garantir uma soldagem livre de tensões prévias.
- Alinhamento de Eixos e Sistemas de Propulsão: Verificação geométrica de extrema precisão conectando o motor principal, caixa redutora, mancais de linha, mancal de escora e o tubo telescópico (stern tube), mitigando vibrações e desgastes ao longo do eixo propulsor.
- Escaneamento 3D para Retrofits (BWTS e Scrubbers): Levantamento As-Built de alta densidade em casas de máquinas e porões para a criação de rotas de tubulação precisas na instalação de Sistemas de Tratamento de Água de Lastro (BWTS) e purificadores de gases (Scrubbers), viabilizando a fabricação de spools sem erros de montagem.
- Controle Metrológico na Usinagem In Situ: Acompanhamento dimensional em tempo real durante serviços de mandrilamento de campo em alojamentos de pé de galinha (strut bearings), lemes e flanges estruturais.
- Engenharia Reversa de Hélices e Componentes Fundidos: Digitalização 3D de pás de hélices para avaliação de cavitação, verificação de passo e reparo, além da modelagem de peças navais obsoletas para nova fabricação.
- Inspeção de Planicidade de Bases (Milling): Certificação do nivelamento e planicidade de fundações metálicas para o assentamento de motores, guinchos offshore e guindastes de convés.
O Nosso Diferencial
O ambiente de um estaleiro é rústico, dinâmico e sujeito a severas variações térmicas. Nosso diferencial reside na capacidade de operar tecnologias sensíveis de laboratório em campo aberto, entregando confiabilidade inquestionável.
Nós não entregamos apenas uma nuvem de pontos ou uma tabela de coordenadas complexa. Entregamos relatórios direcionados que dizem à sua equipe de caldeiraria e usinagem exatamente quantos milímetros devem ser removidos de uma chapa ou como ajustar os calços de um motor. Reduzimos o tempo de permanência da embarcação no dique seco, devolvendo o ativo para a operação marítima no menor tempo possível.
Metrologia Dimensional para Construção e Reparo Naval A modernização de estaleiros e o reparo de embarcações (MRO Naval) exigem controle rigoroso do Toleranciamento Geométrico (GD&T) para assegurar a classificação estrutural junto a sociedades certificadoras internacionais. A aplicação de metrologia 3D portátil (Laser Tracker, Estação Total Robotizada e Laser Scanner Industrial) garante o monitoramento de deformações no casco, alinhamento de eixo propulsor (shaft alignment), nivelamento de bases de motores marítimos e verificação as-built para clash detection (análise de interferências). Estes métodos avançados de topografia naval otimizam a montagem de blocos estruturais (ship block assembly), reduzem o tempo de usinagem in situ e garantem a rápida execução de retrofits em navios mercantes e plataformas offshore (FPSOs).
