Desenho As-Built: Tecnologia de Precisão para Projetos e Plantas Industriais
Na engenharia industrial, a diferença entre um projeto executado no prazo e um projeto com custos estourados reside, quase sempre, na qualidade da informação inicial. Com o passar dos anos, toda instalação industrial passa por manutenções, substituições de equipamentos e adaptações emergenciais. O grande problema é que, raramente, essas modificações em campo são atualizadas nas plantas originais.
Quando chega o momento de projetar uma expansão ou um retrofit (modernização), basear-se em desenhos 2D antigos é um risco incalculável. É para suprir essa lacuna crítica entre o “projeto no papel” e a “realidade da fábrica” que o Desenho As-Built (expressão em inglês para “Como Construído”) se torna a ferramenta mais importante da sua engenharia.
O Desafio da Engenharia Sem Documentação Confiável

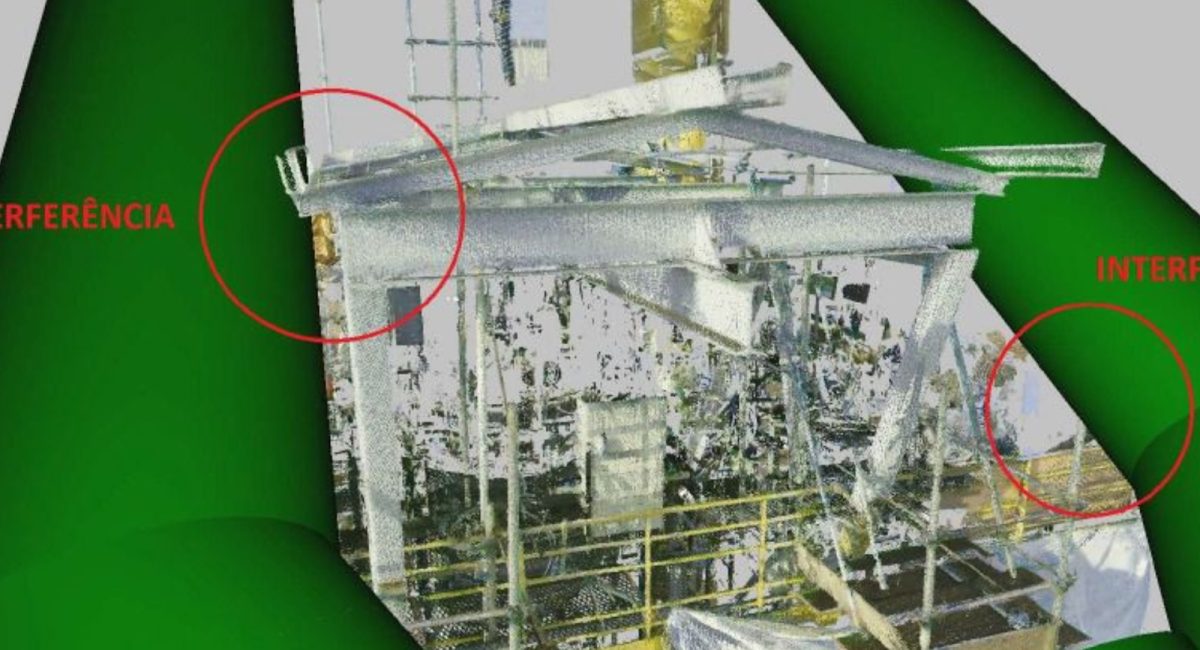

A divergência geométrica entre a documentação de uma indústria e a sua estrutura física atual é a causa raiz da maioria das falhas de montagem eletromecânica. Projetar uma nova linha de tubulação ou a instalação de um grande vaso de pressão sem ter a exatidão do espaço disponível resulta em interferências físicas severas (Clash) no momento da instalação.
O objetivo do As-Built não é criar um projeto novo, mas sim documentar e registrar com precisão absoluta a situação real e atual (o As-Is) de toda a infraestrutura física da sua planta.
A Evolução: Do Levantamento Convencional ao Laser Scanner 3D
Historicamente, a elaboração de desenhos As-Built era um processo moroso e arriscado. Equipes passavam semanas em campo, muitas vezes em andaimes ou plataformas, utilizando trenas, prumos e estações totais convencionais para medir ponto a ponto.
Hoje, a Tecnimex eleva esse levantamento ao estado da arte através do escaneamento 3D:
-
1. Captura Integral da Realidade (Point Cloud)

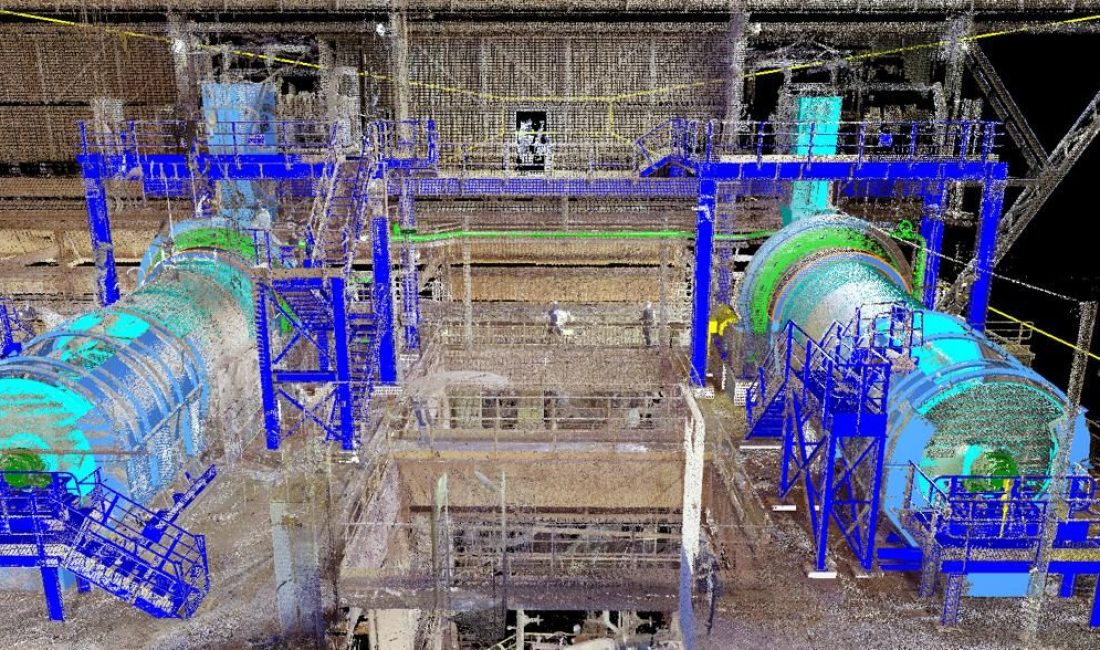

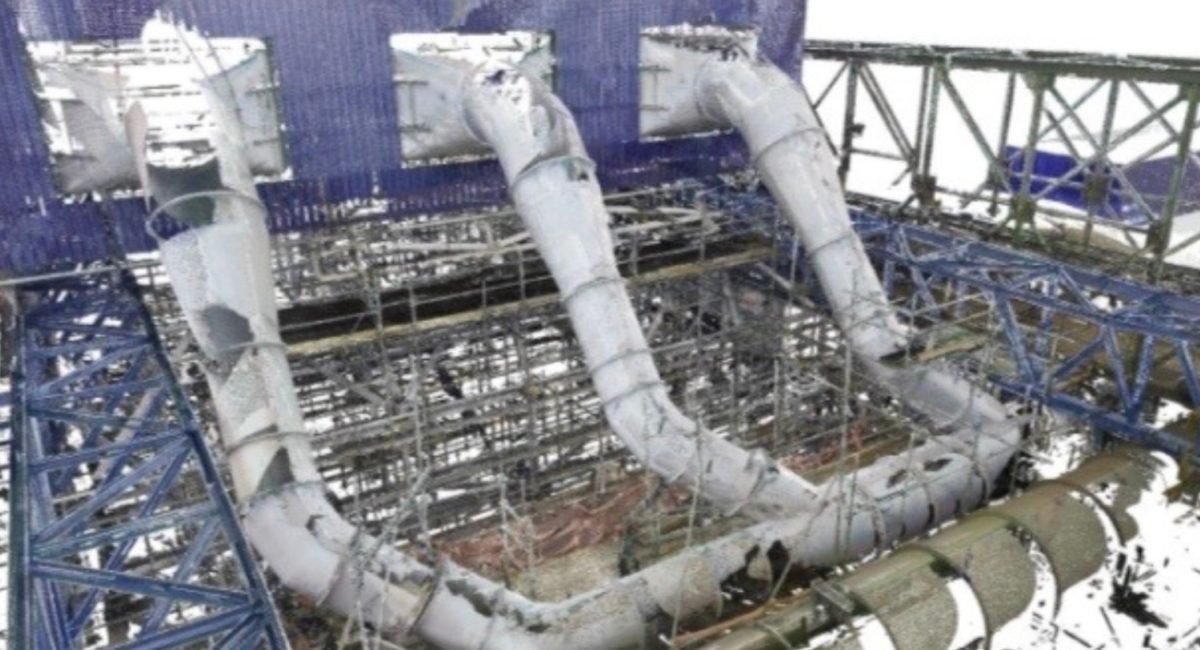

Utilizando o Laser Scanner 3D, realizamos a varredura de milhares de metros quadrados em poucas horas, capturando milhões de coordenadas tridimensionais. Ao invés de medir tubos e vigas isoladamente, o equipamento digitaliza o ambiente como um todo, criando uma Nuvem de Pontos milimétrica que leva a fábrica real para dentro do computador. -
2. Reconstrução em Modelos CAD Inteligentes

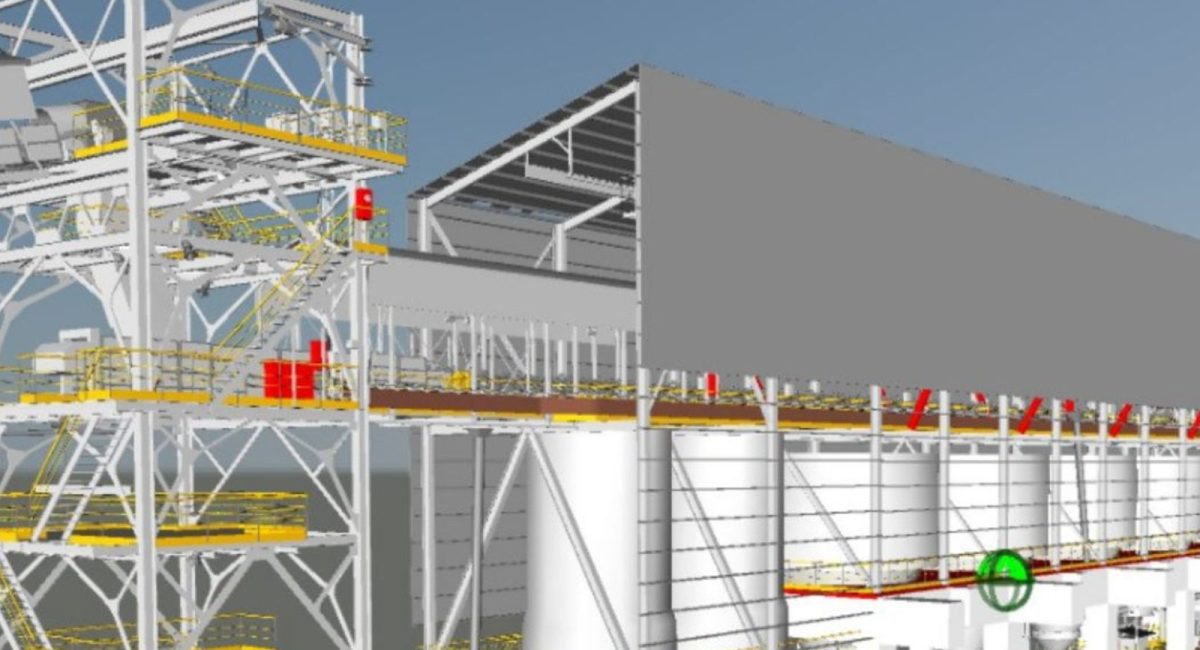

O As-Built moderno vai muito além de traços em 2D. Com os dados da nuvem de pontos, nossos especialistas em engenharia reversa modelam toda a instalação em softwares 3D paramétricos (como AutoCAD 3D, Revit ou Plant 3D). Entregamos plantas baixas, cortes, elevações e isométricos perfeitamente fidedignos, contemplando até mesmo os desgastes estruturais e as inclinações de piso.
Vantagens Estratégicas do As-Built com Tecnologia 3D
Ao atualizar o acervo técnico da sua indústria com a nossa metodologia, a sua equipe de projetos ganha diferenciais competitivos imediatos:
-
Eliminação de Retrabalhos (Zero Achismos): Projetistas trabalham com a garantia de que as novas estruturas se encaixarão perfeitamente na fábrica existente.
-
Redução de Custos Ocultos: Evita a compra excessiva de materiais para adaptações de última hora e reduz o tempo de ociosidade de guindastes e equipes de montagem.
-
Agilidade no Desenvolvimento (Engenharia Simultânea): Com o modelo As-Built em mãos, diferentes disciplinas de engenharia (civil, mecânica, elétrica e tubulação) podem trabalhar simultaneamente no mesmo projeto virtual, realizando testes de interferência (Clash Detection) antes da ida para o campo.
-
Segurança Ocupacional Elevada: O levantamento dimensional é feito do chão, à distância, minimizando a exposição humana a áreas de risco, trabalhos em altura ou espaços confinados.
A Base Sólida para o seu Próximo Projeto de Capital
Grandes investimentos industriais exigem uma base de informações impecável. A Tecnimex Group fornece a exatidão documental para que as suas obras de modernização e expansão saiam do papel exatamente como planejado.
