Inspeção Dimensional de Pontes Rolantes e Pórticos
Em grande parte das indústrias de base, as pontes rolantes e os pórticos representam o coração logístico da fábrica. Seja operando como equipamentos de apoio na manutenção ou como parte ininterrupta do processo produtivo (como as pontes de panela na siderurgia), essas estruturas são submetidas a um uso extremo, tanto em número de ciclos operacionais quanto no volume de carga transportada.
Essa intensidade de uso cobra o seu preço estrutural. Com o tempo, o desgaste natural e as tensões mecânicas provocam desalinhamentos invisíveis a olho nu. Uma ponte rolante operando fora dos parâmetros geométricos ideais não é apenas um problema de manutenção; é um risco iminente de segurança ocupacional e um ralo de custos operacionais, acelerando a degradação de rodas, rolamentos e trilhos. A engenharia moderna exige a substituição da manutenção reativa por diagnósticos dimensionais preventivos e exatos.

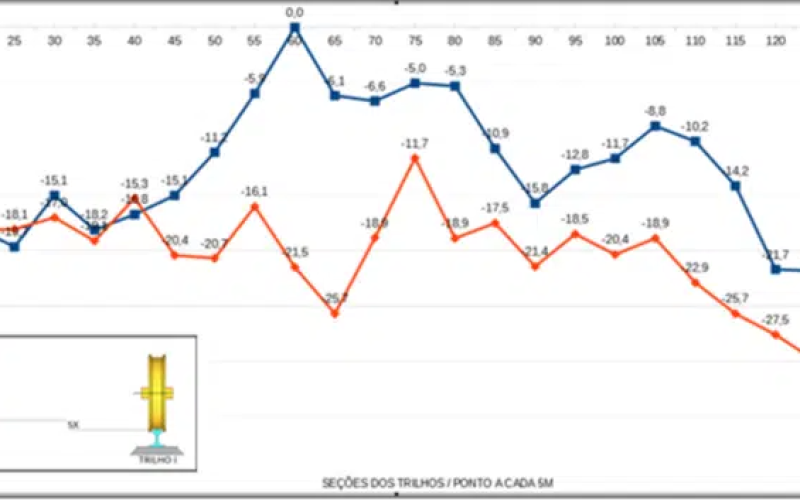

Alinhamento de Trilhos

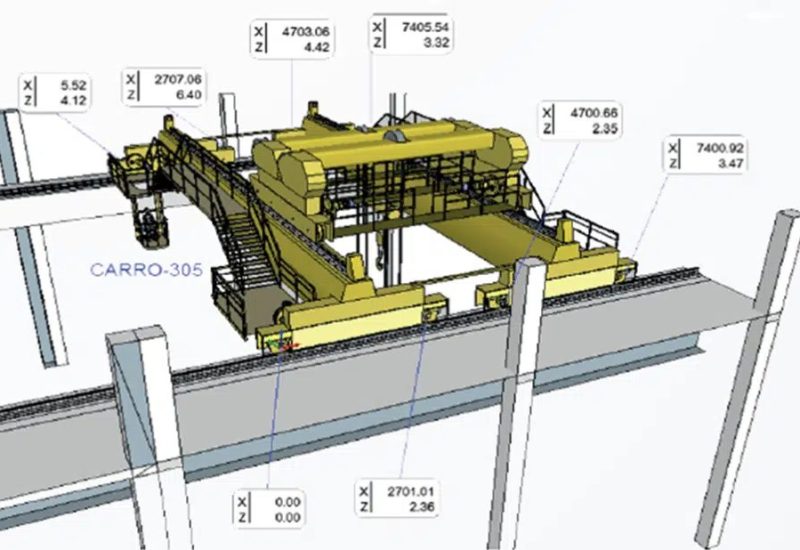

Alinhamento Carro de Ponte Rolante
A Limitação do Convencional e o Poder do Diagnóstico 3D
Para garantir que equipamentos de elevação operem com máxima eficiência, os métodos convencionais de inspeção (como trenas, fios de prumo e teodolitos básicos) já não entregam a confiabilidade e a velocidade exigidas pelas diretorias de manutenção.
A Tecnimex Group eleva o padrão de inspeção estrutural através da aplicação de sistemas de medição de altíssima precisão, como Laser Tracker, Laser Scanner 3D e Sistemas de Fotogrametria. Essas tecnologias capturam a geometria completa do equipamento e do caminho de rolamento em tempo recorde, entregando um diagnóstico milimétrico e irrefutável.

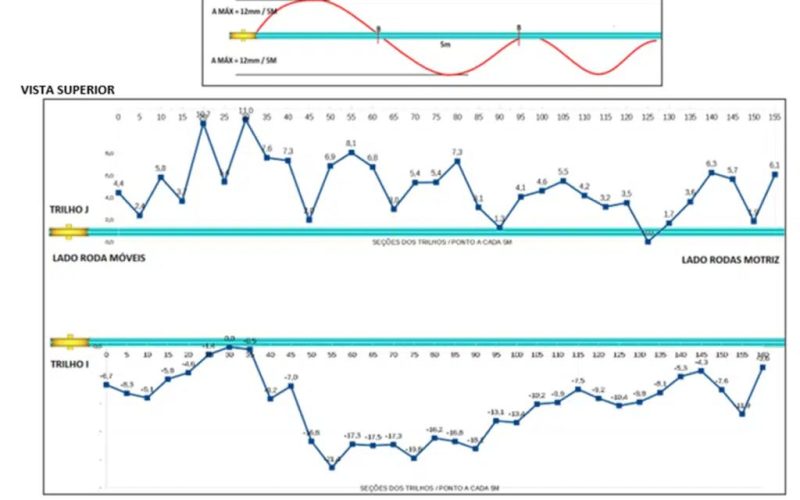

Paralelismo de Trilhos
Alinhamento
Parâmetros de Avaliação Estrutural
A nossa análise dimensional mapeia o comportamento do equipamento por completo, cobrindo os gargalos críticos que causam o desgaste prematuro:
Geometria dos Truques e Rodas: Avaliação de ortogonalidade, paralelismo, cambagem, alinhamento lateral, nivelamento e diâmetro exato das rodas da ponte.
Caminho de Rolamento: Inspeção rigorosa da distância mínima, máxima e média entre trilhos (vão), além de garantir o paralelismo e o nivelamento longitudinal e transversal ao longo de todo o galpão.

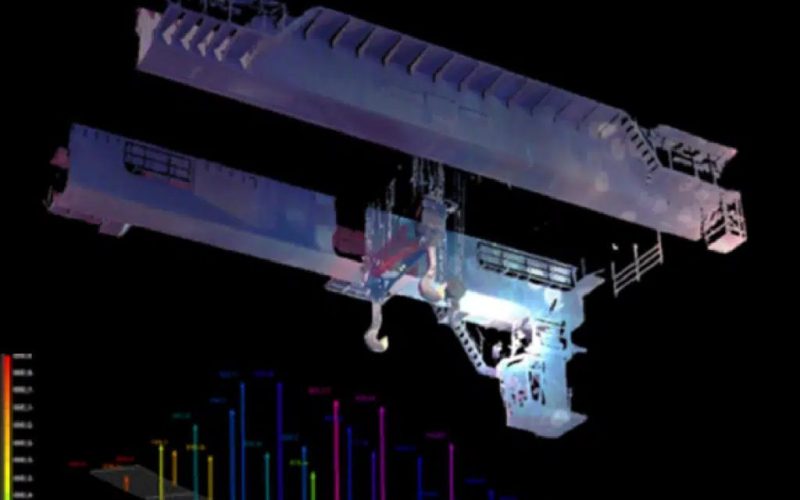

Comportamento sob Tensão: Análise de deformação estrutural (flecha e torção) das vigas com a ponte em repouso e submetida à carga máxima de trabalho.
Conformidade com as Mais Rigorosas Normas Internacionais
A metrologia consultiva não apenas mede; ela atesta a conformidade. Um equipamento de grande porte possui limites de tolerância extremamente rígidos para o seu funcionamento seguro.
O nosso levantamento dimensional cruza os dados capturados em campo com as diretrizes das normas internacionais mais exigentes do setor de movimentação de carga, como a ISO 12488-1:2012 e a FEM 1.001, além de respeitar as normas técnicas específicas dos fabricantes (como a Norma DEMAG) ou os critérios de tolerância internos do próprio cliente.

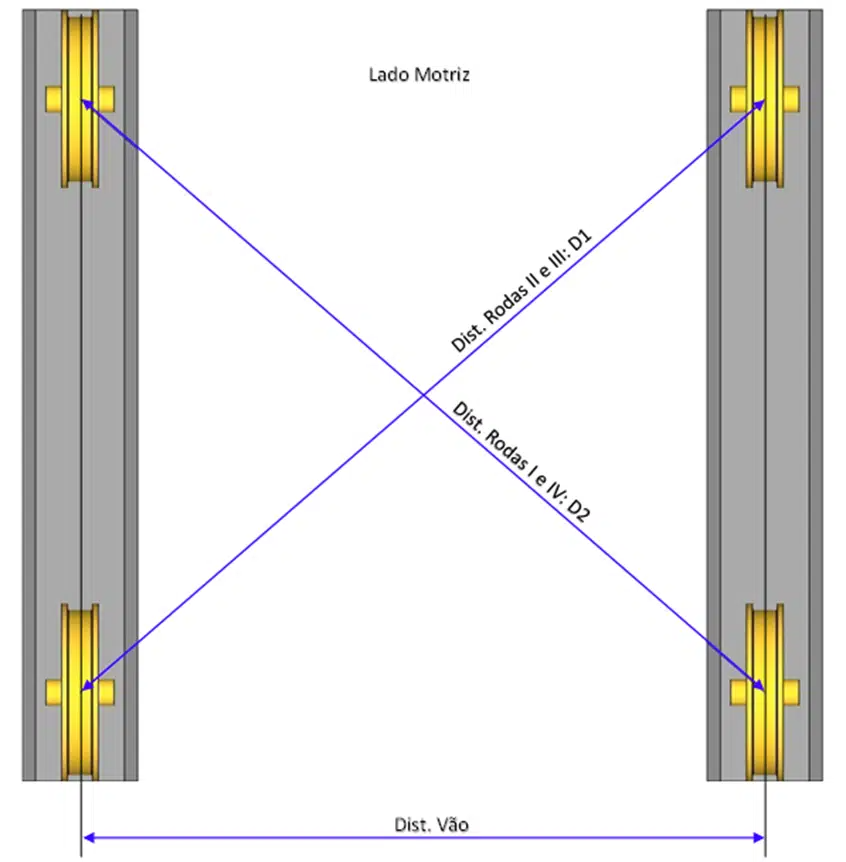

Ortogonalidade

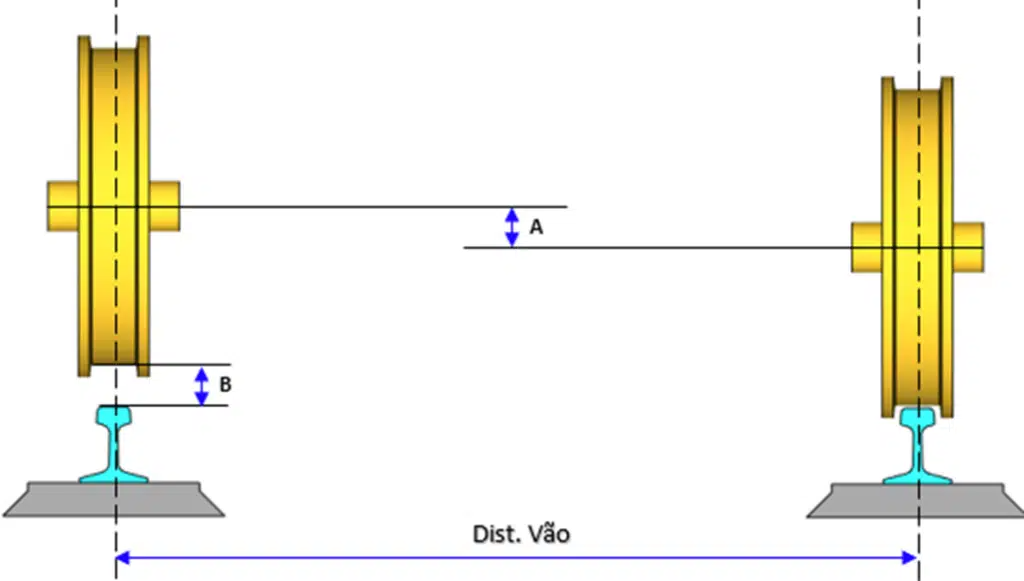

Nivelamento Rodas

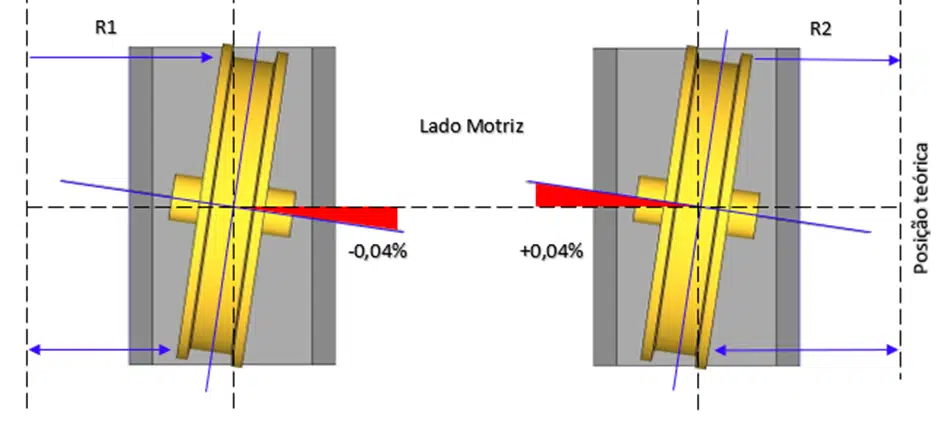

Alinhamento Rodas
O Impacto Direto na Gestão de Ativos
Intervir antes que um componente colapse é a premissa da verdadeira gestão de ativos físicos. Ao adotar a inspeção dimensional periódica da Tecnimex, a sua indústria assegura:
Prevenção de Acidentes (SSMA): Um equipamento alinhado e monitorado não corre o risco de travamento nos trilhos ou queda de carga, protegendo a vida dos colaboradores.
Otimização do OPEX: Elimina a troca constante e prematura de rodas flanjadas e motores que operam em sobrecarga devido ao atrito excessivo causado pelo desalinhamento.
Previsibilidade: Permite que a equipe de engenharia programe ajustes estruturais exatos durante as paradas de manutenção, evitando manutenções emergenciais e o temido tempo de máquina parada (downtime).
A segurança da sua operação não aceita estimativas. A inteligência dimensional transforma riscos ocultos em dados acionáveis, garantindo que as artérias logísticas da sua fábrica nunca parem.
