Aplicação do Laser Scanner: Análise Preliminar de Montagem e Verificação de Interferências
A instalação, substituição ou retrofit de grandes equipamentos (como vasos de pressão, skids de bombeamento, fornos ou novas linhas de tubulação) em uma planta industrial já operacional é um desafio logístico complexo. O espaço físico costuma ser restrito e densamente ocupado por estruturas pré-existentes, dutos, leitos de cabos e tubulações antigas que muitas vezes não constam nas plantas originais.
Descobrir que um novo componente esbarra em um obstáculo imprevisto apenas no momento da montagem – com guindastes posicionados e a fábrica parada – resulta em prejuízos incalculáveis, adaptações improvisadas e atrasos no cronograma. A metrologia 3D atua preventivamente para garantir que isso nunca aconteça.
Como a Análise de Interferência 3D Evita Retrabalhos?
Utilizamos o Laser Scanner 3D para antecipar os problemas físicos no ambiente virtual, antes que qualquer peça vá para o campo. O fluxo de trabalho da nossa análise de montagem segue três passos lógicos:
1. Levantamento As-Built do Ambiente Real
O primeiro passo é deslocar o Laser Scanner até o local da futura instalação. O equipamento varre a área com precisão milimétrica, capturando a realidade exata do ambiente (As-Is). Todos os obstáculos, vigas, guarda-corpos e tubulações – mesmo aqueles que não estavam na documentação original – são digitalizados e convertidos em uma Nuvem de Pontos tridimensional.2. Sobreposição do Projeto (CAD) na Nuvem de Pontos

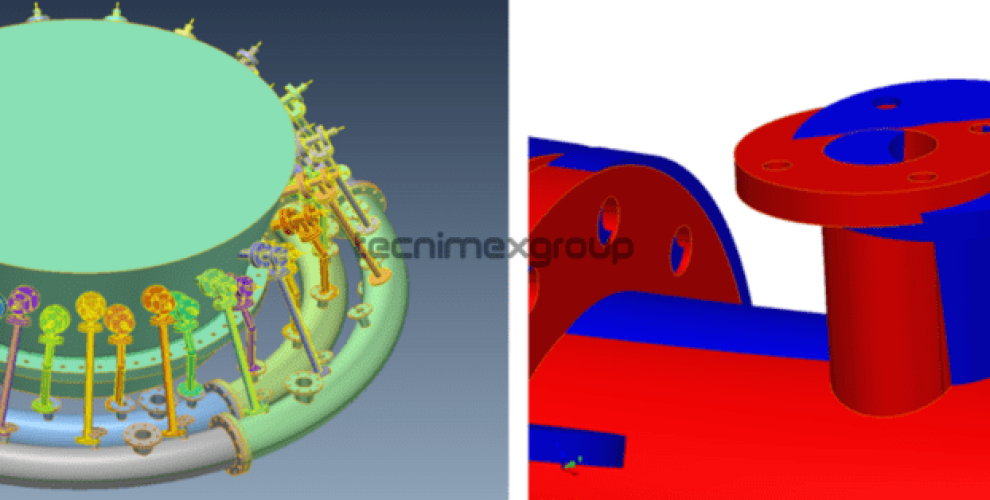

Com a realidade da fábrica digitalizada, nossa equipe importa o modelo 3D (CAD) do novo equipamento que será instalado para dentro do mesmo software de engenharia. Criamos, na prática, um ambiente de montagem virtual. Ali, o novo componente é posicionado digitalmente no seu local de destino exato.3. Simulação de Montagem e Clash Detection (Detecção de Choques)

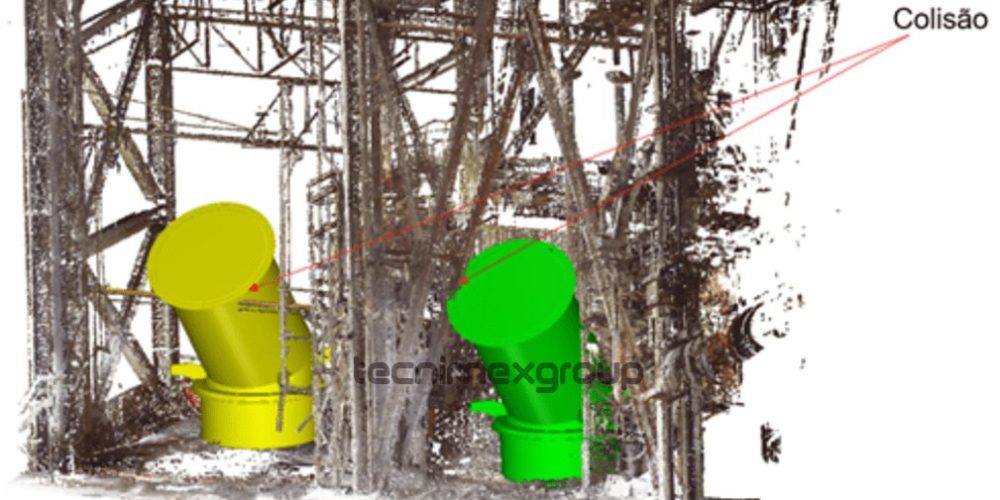

Esta é a etapa onde a consultoria metrológica entrega o seu maior valor. Através de algoritmos avançados de Clash Detection (Detecção de Interferências), o software cruza a geometria do projeto novo com a nuvem de pontos do ambiente existente. O sistema acusa e destaca automaticamente – muitas vezes através de um mapa de cores ou relatórios de colisão – qualquer ponto onde o novo equipamento irá “bater” ou interferir na infraestrutura atual. Analisamos não apenas a posição final, mas também o caminho de movimentação da carga (rigging virtual) para garantir que a peça passará pelas rotas de acesso.
Benefícios da Pré-Montagem Virtual
Ao adotar a análise preliminar de interferências com a nossa tecnologia, a sua gestão de projetos garante:
Zero Retrabalho de Fabricação: Identificamos as interferências a tempo de alterar o projeto de fabricação do equipamento ou de programar a remoção do obstáculo em campo, antes da data da montagem.
Redução do Tempo de Parada (Downtime): Como o encaixe é validado virtualmente, a montagem física ocorre de forma fluida e contínua, sem surpresas, respeitando rigorosamente o cronograma da parada de manutenção.
Redução de Custos Extras: Elimina-se o tempo ocioso de equipes de montagem e o custo com diárias extras de guindastes pesados esperando a resolução de problemas imprevistos em campo.
Segurança e Previsibilidade: Substitui-se as adaptações feitas “na hora” (que muitas vezes comprometem a integridade do projeto e a segurança operacional) por um planejamento executivo baseado na realidade.
A Exatidão que Garante o Encaixe Perfeito
Em projetos industriais de alta complexidade, o sucesso da montagem é decidido muito antes da mobilização em campo. A Tecnimex entrega a inteligência espacial para que o seu projeto passe da tela do computador para o chão de fábrica com conformidade absoluta.
