O que é a Geração de As-Built com Laser Scanner 3D?

O processo de As-Built com o uso do Laser Scanner substitui a medição manual, lenta e sujeita a erros humanos, por uma captura digital integral da infraestrutura. A tecnologia mapeia tudo: desde as grandes estruturas metálicas até às tubagens complexas, calhas de cabos e vasos de pressão.

A transição da realidade física para um modelo de engenharia utilizável acontece em três fases técnicas fundamentais:

• 1. Captura da Realidade em Campo (Laser Scanning)

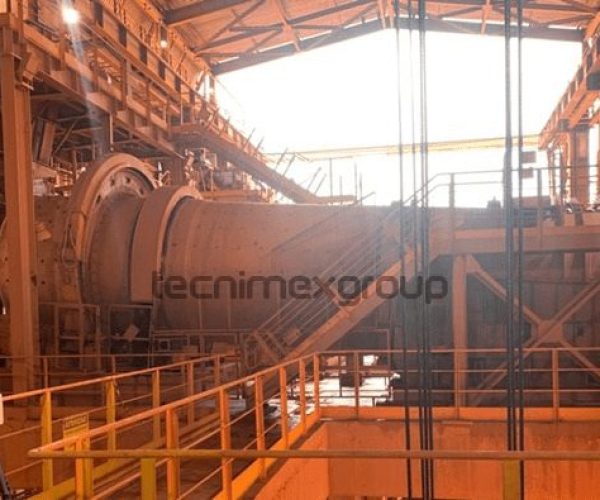

  Através de estações de escaneamento de longo alcance e altíssima precisão, varremos o ambiente industrial registando milhões de pontos por segundo. Este processo não invasivo captura a volumetria exata de toda a instalação sem interromper as operações normais da fábrica. O resultado é o levantamento do “As-Is” (como está agora), englobando inclusive os desvios, inclinações e deformações que a planta sofreu ao longo das décadas.

• 2. Processamento e Registo da Nuvem de Pontos

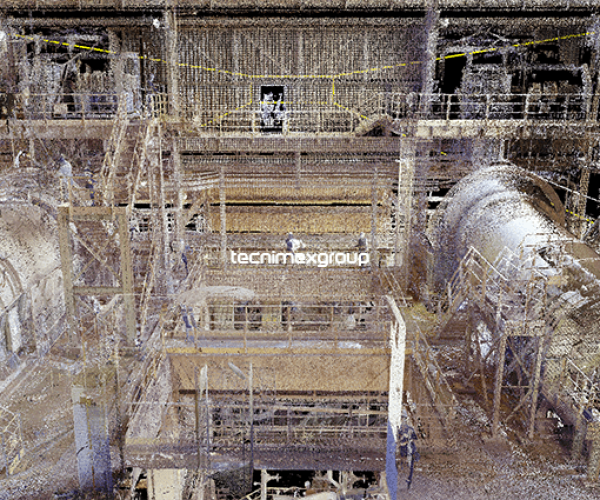

  Os dados brutos recolhidos são aglutinados em softwares de metrologia avançada, formando uma “Nuvem de Pontos” (Point Cloud) unificada, colorida e em escala real. Esta nuvem já serve como uma poderosa ferramenta de visualização tridimensional e medição remota, permitindo que os gestores façam inspeções virtuais (Virtual Tours) a partir dos seus escritórios, sem a necessidade de deslocações constantes à área fabril.

• 3. Modelagem 3D CAD e Engenharia Reversa
  Para que a informação seja plenamente utilizável pelas equipas de projeto, realizamos o modelamento inteligente. Utilizando softwares de desenho industrial (como AutoCAD, Revit, Plant 3D ou SolidWorks), a nossa equipa converte a nuvem de pontos em sólidos geométricos paramétricos. Extraímos as informações da realidade para criar o modelo 3D CAD final (As-Built), entregando tubagens, válvulas, vigas e equipamentos devidamente estruturados e prontos para a integração com a nova engenharia.

Benefícios do As-Built Digital para a sua Engenharia

Trabalhar com modelos CAD baseados em varredura a laser eleva o padrão de previsibilidade e segurança dos seus projetos de capital (CAPEX). As principais vantagens incluem:

• Precisão de Projeto (Zero Achismos): A nova engenharia é desenvolvida sobre uma base que reflete a realidade milimétrica, garantindo que novos projetos se encaixem perfeitamente na infraestrutura existente.

• Redução Drástica de Retrabalho: Elimina a necessidade de cortar ou adaptar peças em campo, reduzindo o tempo de máquina parada (downtime) durante a fase de montagem mecânica.

• Inventário de Ativos (Digital Twin): O modelo 3D serve como o primeiro passo para a criação de um Gêmeo Digital da fábrica, fundamental para o planeamento de manutenção e operações na Indústria 4.0.

• Compatibilização e Verificação (Clash Detection): Permite cruzar o projeto dos novos equipamentos com a estrutura antiga, identificando e resolvendo interferências ainda no ambiente de software.

Planeie o Futuro com a Base Certa

A base de um projeto de sucesso é a qualidade da informação inicial. A Tecnimex atua como a ponte entre o seu ambiente físico e a sua engenharia, entregando documentação As-Built irrefutável e pronta para impulsionar a modernização da sua indústria.
