Aplicação do Laser Scanner: Modelamento 3D CAD e Engenharia Reversa de Peças Existentes
Um dos maiores riscos para a continuidade operacional na indústria pesada é a dependência de equipamentos legados (antigos) ou importados cujos fabricantes originais já não existem, ou que possuem prazos de entrega (lead time) inviáveis para peças de reposição.
Quando um grande componente mecânico quebra ou sofre desgaste severo e a sua empresa não possui os desenhos técnicos originais em 2D ou 3D para mandar fabricá-lo, a operação fica refém da incerteza. É para resolver este impasse crítico que aplicamos a Engenharia Reversa com Laser Scanner 3D: transformamos a peça física existente num modelo digital exato, pronto para fabricação, nacionalização e melhoria contínua.
Como Funciona o Processo de Engenharia Reversa?
Em vez de medições manuais demoradas e imprecisas, utilizamos a metrologia óptica avançada para digitalizar componentes complexos — desde grandes eixos e carcaças de bombas até rotores e engrenagens de grande porte. O fluxo de trabalho segue três etapas fundamentais:

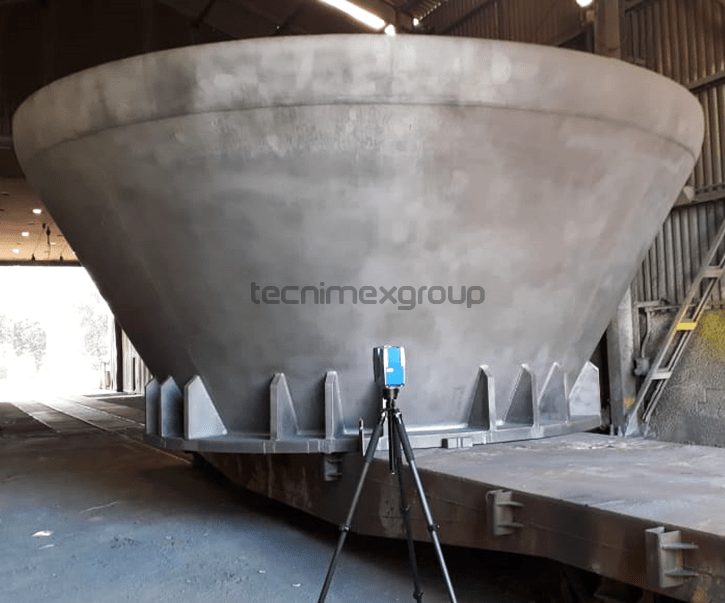

1. Escaneamento 3D da Peça Física (Digitalização)
O processo começa com a digitalização da peça existente. Utilizando Laser Scanners de alta definição ou braços articulados de medição (dependendo do volume e da tolerância exigida), capturamos toda a geometria externa e interna do componente. O equipamento gera uma densa Nuvem de Pontos (Point Cloud) que mapeia a realidade física de forma irrefutável, registando inclusive as anomalias, deformações e desgastes que a peça sofreu durante a sua operação.2. Processamento de Dados e Geração de Malha (Mesh)

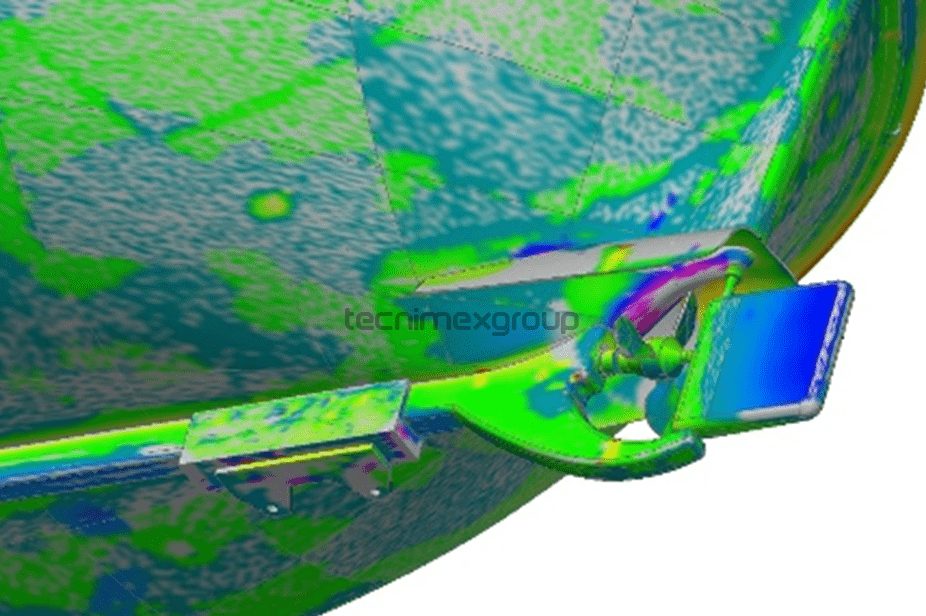

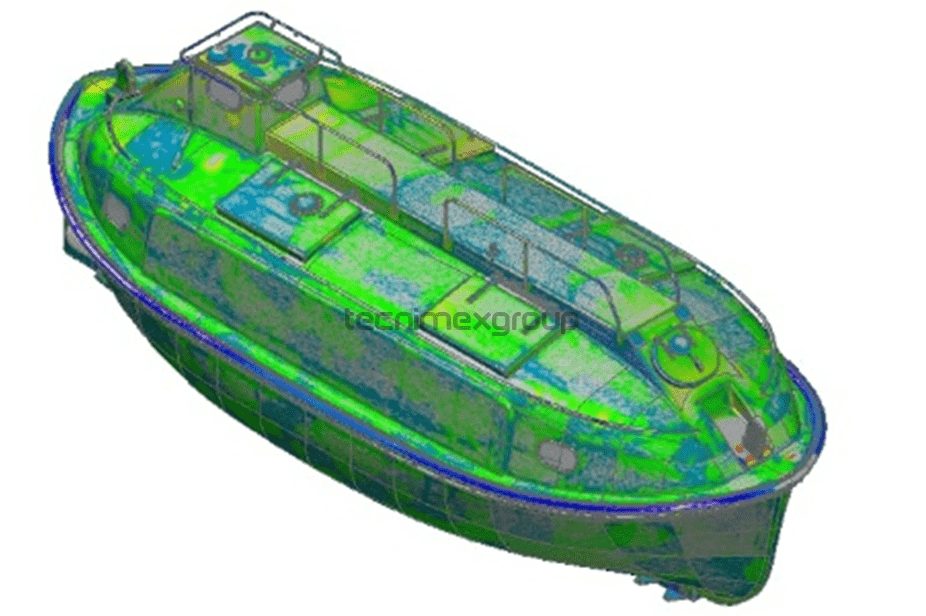

No ambiente de software, a Nuvem de Pontos bruta é tratada e convertida numa malha poligonal 3D (Mesh). Esta representação digital primária permite à nossa equipa técnica realizar inspeções dimensionais imediatas e identificar as zonas de maior desgaste em comparação com áreas preservadas do componente.3. Reconstrução CAD Paramétrica (A Engenharia Reversa)

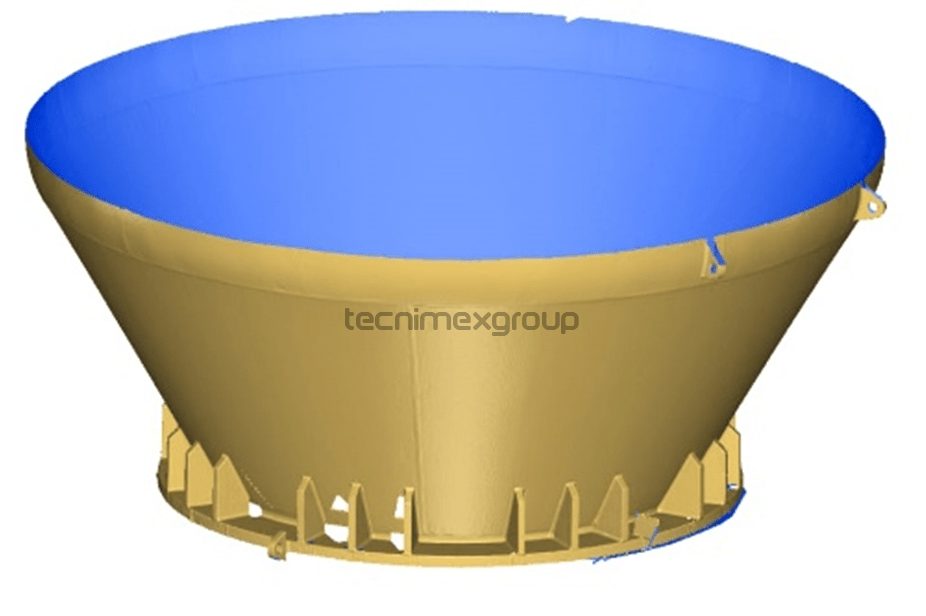

A verdadeira inteligência consultiva aplica-se nesta fase. Utilizando softwares avançados de engenharia reversa, os nossos especialistas não se limitam a “copiar” a peça desgastada; nós recuperamos a intenção original do projeto (Design Intent). O modelo é reconstruído com superfícies perfeitas, cilindricidades, planicidades e paralelismos corrigidos, eliminando os defeitos da peça usada. O entregável final é um modelo 3D CAD paramétrico rigoroso e desenhos 2D detalhados, prontos para serem enviados para usinagem, fundição ou caldeiraria.
Benefícios Estratégicos da Engenharia Reversa
Recuperar o domínio técnico sobre os componentes da sua fábrica gera um impacto financeiro e operacional profundo:
Independência Tecnológica: Nacionalize a fabricação de peças de reposição, deixando de ficar refém de importações demoradas e com custos em moeda estrangeira.
Redução Drástica do Lead Time: Com os desenhos de fabricação em mãos, pode recorrer a fornecedores e oficinas locais para fabricar o sobressalente rapidamente.
Otimização e Melhoria (Retrofit): A engenharia reversa não serve apenas para copiar; permite melhorar o design da peça. Podemos reforçar paredes, alterar materiais ou corrigir falhas de projeto originais para aumentar a vida útil do componente.
Previsibilidade e Fim do Retrabalho: Peças usinadas a partir de modelos CAD 3D exatos garantem uma montagem (encaixe) perfeita em campo.
Recupere o Controle da sua Manutenção
A ausência de documentação técnica nunca deve ser o motivo para paralisar a sua linha de produção ou para descartar um equipamento inteiro. A Tecnimex fornece a exatidão digital para reconstruir os ativos mais vitais da sua indústria.
