Aplicação do Laser Scanner: Medição de Fornos Rotativos em Operação
Os fornos rotativos são equipamentos críticos e de operação contínua, essenciais para indústrias como cimenteiras, celulose, siderurgia e mineração. Devido às altas temperaturas e às pesadas cargas de trabalho, o corpo cilíndrico (carcaça) destes fornos está sujeito a desgastes, empenamentos e desalinhamentos que comprometem a sua eficiência e a vida útil do revestimento refratário.
O grande desafio da manutenção é inspecionar a integridade geométrica sem desligar o equipamento. Parar e resfriar um forno rotativo apenas para medição resulta em enormes prejuízos de produção (downtime) e stress térmico na estrutura. Com a utilização do Laser Scanner 3D, trazemos a solução definitiva: a capacidade de avaliar o equipamento dinamicamente, a quente e em plena operação.
Como Funciona a Medição Dinâmica com Laser Scanner 3D?
Através do escaneamento a laser, capturamos o comportamento dinâmico e termomecânico do forno em tempo real. O processo é remoto, seguro e entrega uma radiografia exata da estrutura em três etapas essenciais:
1. Captura de Dados a Quente (Em Plena Operação)

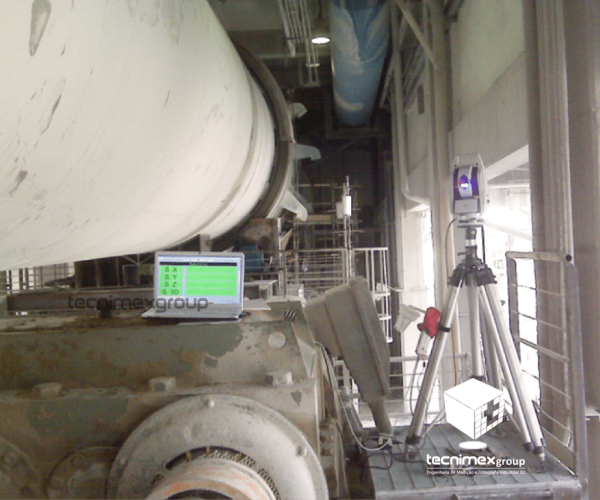

Posicionamos o Laser Scanner a uma distância segura do equipamento. Enquanto o forno rotaciona sob a sua temperatura e carga normais de trabalho, o laser realiza uma varredura contínua de alta velocidade. Capturamos milhões de coordenadas da superfície do costado (carcaça) e dos anéis de rolamento, sem qualquer necessidade de interromper a produção.2. Geração do Modelo Cilíndrico e Nuvem de Pontos

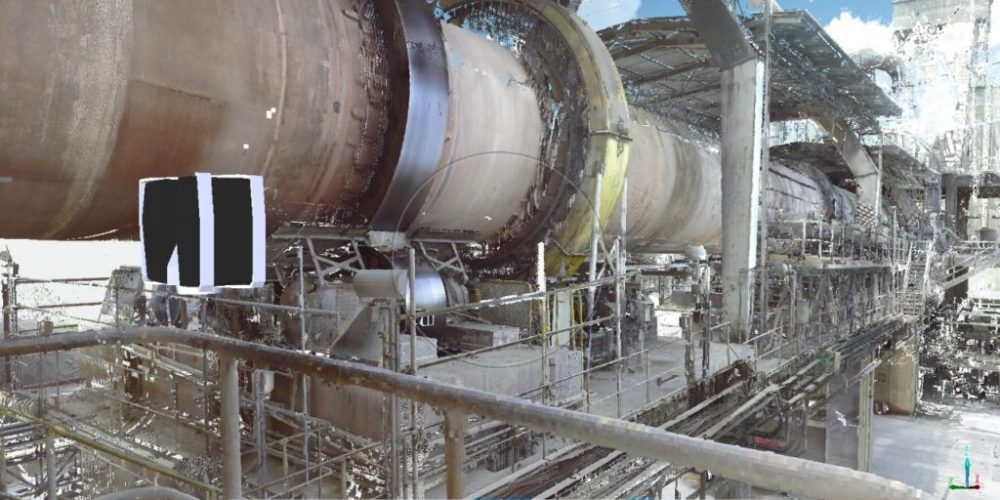

Os dados coletados da superfície em rotação são processados pelos nossos softwares de engenharia metrológica para formar uma Nuvem de Pontos 3D densa e precisa. Esta nuvem recria o cilindro perfeito (modelo matemático) e o sobrepõe à geometria real que foi escaneada em campo.3. Análise de Deformações e Desalinhamento (Desvios Reais)

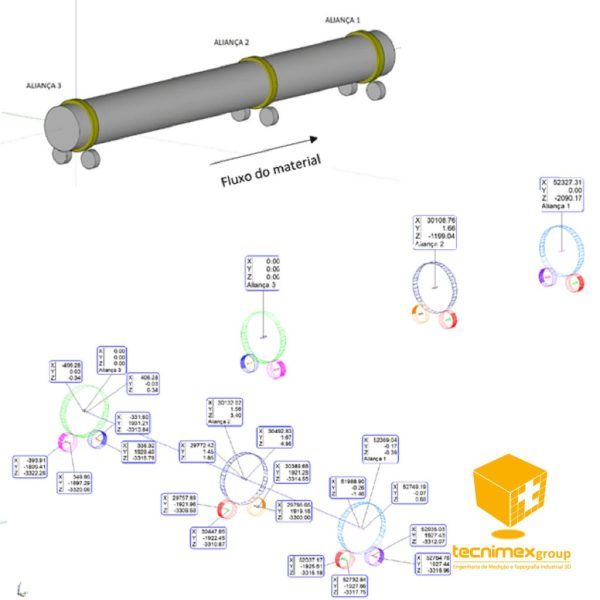

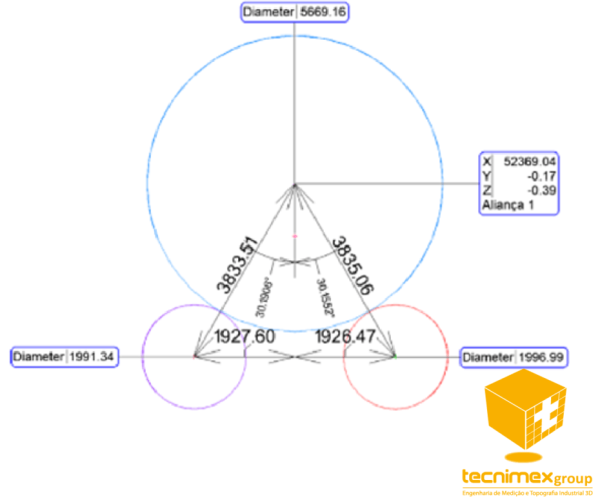

A partir da sobreposição de dados, mapeamos todas as anomalias do equipamento no seu estado de trabalho. Identificamos com precisão milimétrica: desvios de circularidade (ovalização do costado), empenamento do eixo longitudinal, desgaste nos anéis de rolamento e migração da carcaça. Geramos mapas de cores que evidenciam as áreas críticas onde o estresse estrutural pode causar a queda prematura dos tijolos refratários.
Vantagens de Inspecionar o Forno em Operação
Ao substituir as medições convencionais pelo escaneamento 3D dinâmico, as gerências de engenharia e manutenção obtêm ganhos imediatos:
Zero Perda de Produção: Toda a inspeção é feita com a fábrica rodando normalmente, eliminando os custos milionários de uma parada não programada.
Comportamento Real sob Carga Térmica: Medir o forno frio mascara os problemas. O laser scanner avalia a estrutura sob a sua real expansão térmica e carga dinâmica.
Segurança Total: A equipe de metrologia não precisa se aproximar das zonas de calor extremo ou das partes móveis do maquinário.
Manutenção Preditiva Eficiente: Com o diagnóstico preciso em mãos, a engenharia pode encomendar peças e planejar os reparos estruturais exatos para a próxima parada geral programada.
Decisões Baseadas no Comportamento Real do Equipamento
A integridade de um forno rotativo dita o ritmo de toda a sua planta produtiva. A Tecnimex Group entrega a inteligência dimensional a quente para que você acompanhe a saúde do seu ativo crítico e intervenha apenas no momento e no local corretos.
