Acompanhamento de Desgaste de Placas de Revestimento em Moinhos de Bola com Laser Scanner

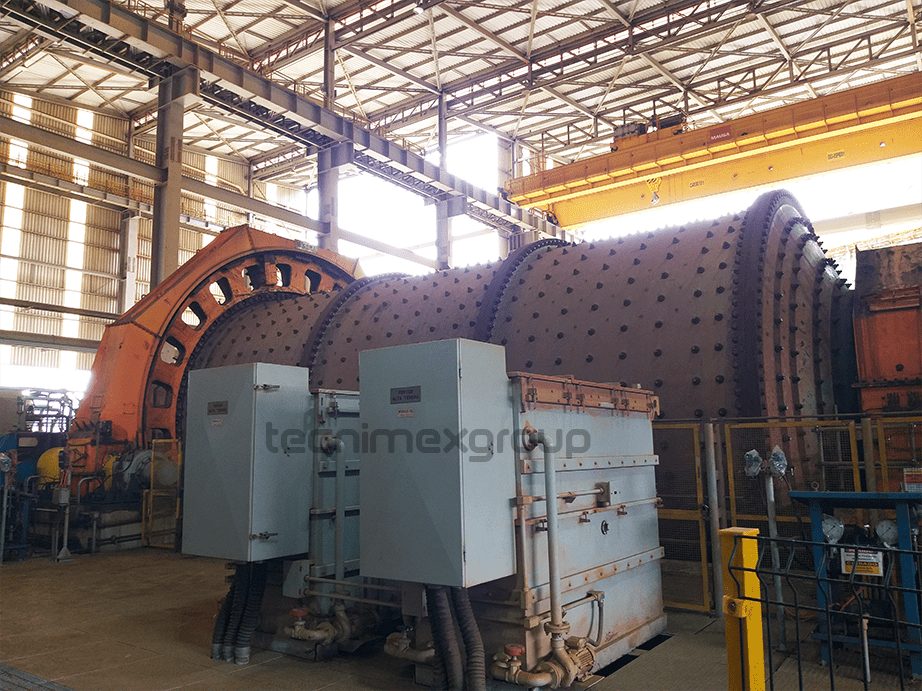

O coração de muitas operações na indústria de mineração e cimentaria bate dentro de um moinho de bola. Estes equipamentos operam sob condições extremas de abrasão e impacto, tornando as suas placas de revestimento interno componentes críticos para a continuidade da produção.
O grande desafio da manutenção industrial moderna não é apenas trocar essas placas, mas sim saber o momento exato de fazê-lo. Decisões baseadas em medições manuais imprecisas ou em estimativas teóricas geram dois cenários de alto risco:
Troca prematura: Desperdício de vida útil de componentes caros.
Falha catastrófica: O revestimento fura, danificando a carcaça do moinho e causando paradas não programadas (downtime) que custam milhões à operação.
É neste cenário de alta exigência que a metrologia industrial tridimensional atua, substituindo a incerteza da medição convencional por dados exatos e acionáveis.
A Solução: Laser Scanner 3D para Análise de Desgaste
O uso do Laser Scanner 3D revolucionou a forma como as equipes de engenharia inspecionam o interior de moinhos e britadores. Ao invés de expor técnicos a horas de trabalho em espaços confinados com réguas, paquímetros e gabaritos, a tecnologia de escaneamento a laser captura a geometria completa do interior do equipamento em questão de minutos, com precisão milimétrica.
Nossa abordagem vai além de entregar uma imagem tridimensional; nós transformamos nuvens de pontos em inteligência de manutenção preditiva. O processo se consolida em 3 passos fundamentais:
Os 3 Passos da Inspeção Tridimensional de Moinhos
1. Escaneamento e Captura de Dados em Campo Historicamente, a medição interna exigia longos períodos com o equipamento parado e técnicos expostos a um ambiente de risco. Hoje, com a utilização de Laser Scanners de alta velocidade e precisão, a captura da geometria real (As-Built) do interior do moinho é feita de forma ágil e segura. Nossos especialistas acessam o espaço confinado de forma planejada e, através de estações de escaneamento estrategicamente posicionadas, o equipamento emite milhões de pulsos de laser por segundo. Esse processo cria uma “Nuvem de Pontos” densa que mapeia 100% da superfície das placas de revestimento (liners), levantando perfis de elevação, desgastes localizados e deformações estruturais, tudo isso reduzindo drasticamente o tempo de parada do equipamento.

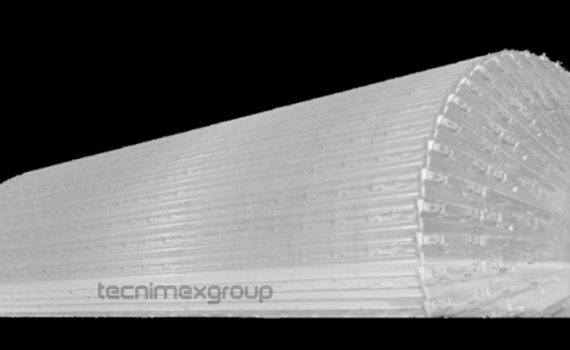

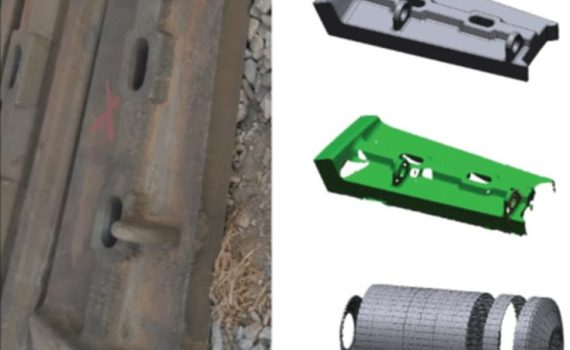

2. Processamento da Nuvem de Pontos e Sobreposição de Malhas (Modelamento) A verdadeira inteligência metrológica acontece na análise dos dados capturados. A nuvem de pontos bruta é limpa e processada em softwares de engenharia de ponta, gerando uma malha poligonal tridimensional exata do momento atual do moinho. Em seguida, aplicamos a técnica de engenharia reversa e inspeção dimensional: sobrepomos este modelo digital atual (scan) com o modelo 3D nominal (o projeto original CAD das placas novas) ou com o escaneamento da última parada de manutenção. Essa comparação algorítmica calcula o desvio dimensional exato em cada milímetro quadrado da superfície. Através de um mapa de cores (color mapping) intuitivo, evidenciamos onde o desgaste é severo (zonas críticas) e onde a integridade ainda está preservada.

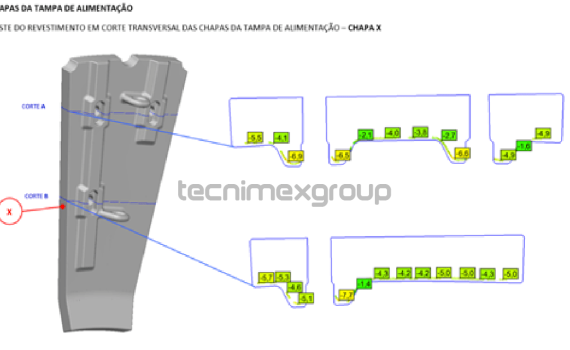

3. Geração de Relatórios Consultivos e Manutenção Preditiva O entregável final não é apenas um laudo técnico, mas uma ferramenta estratégica para a tomada de decisão da diretoria e gerência de manutenção. Elaboramos relatórios detalhados contendo seções transversais, cálculo de perda de volume de material e espessura residual das placas. Com base neste histórico de medições, calculamos a taxa de desgaste (mm/mês ou mm/tonelada processada). Isso permite prever com exatidão científica a vida útil restante do revestimento interno. Munida desta inteligência, sua equipe pode programar a compra de sobressalentes no tempo certo (Just-in-Time) e agendar a próxima parada de manutenção preventiva com total segurança, eliminando as surpresas operacionais.
Vantagens Executivas e Operacionais
Ao adotar a metrologia tridimensional avançada para o acompanhamento dos moinhos de bola, a sua indústria garante:
Aumento da Disponibilidade Física: Redução do tempo de parada para inspeção e eliminação de paradas não programadas por falha no revestimento.
Otimização do CAPEX/OPEX: Uso total da vida útil do revestimento, evitando trocas antecipadas e otimizando o orçamento de manutenção.
Segurança (SSMA): Redução drástica da exposição humana em espaços confinados (NR-33).
Rastreabilidade Contínua: Criação de um “Gêmeo Digital” (Digital Twin) histórico para auditorias e estudos de melhoria contínua na moagem.
Transforme Dados em Disponibilidade Operacional
A manutenção de equipamentos críticos não tem margem para “achismos”. A Tecnimex Group atua como sua parceira estratégica, entregando a exatidão necessária para que a sua operação nunca pare de forma imprevista.
Fale com nossos especialistas em Metrologia 3D e agende uma avaliação para a sua próxima parada de manutenção.
