Aplicação do Laser Scanner: Análise de Deformação de Pontes Rolantes e Pórticos Sob Carga
Equipamentos de movimentação pesada, como pontes rolantes, pórticos e monovias, são o coração logístico de muitas indústrias. Por operarem constantemente sob alto estresse mecânico, é fundamental garantir que a estrutura suporte as cargas exigidas sem sofrer deflexões (flechas) ou torções perigosas. A inspeção e análise de deformação estrutural em pontes rolantes com Laser Scanner 3D garante máxima precisão geométrica e segurança operacional.
O grande desafio durante os ensaios de carga é medir o comportamento da estrutura de forma rápida, segura e com precisão absoluta. Métodos tradicionais de topografia ou medição manual costumam ser lentos e analisam apenas pontos isolados. Com o uso do Laser Scanner 3D, trazemos uma visão completa e exata da integridade do equipamento.
Como Funciona a Medição de Deformação com Laser Scanner 3D?
O uso do escaneamento a laser permite registrar o comportamento real da ponte rolante ou pórtico de maneira integral, avaliando a estrutura de ponta a ponta. O processo é simples, rápido e divide-se em três etapas principais:

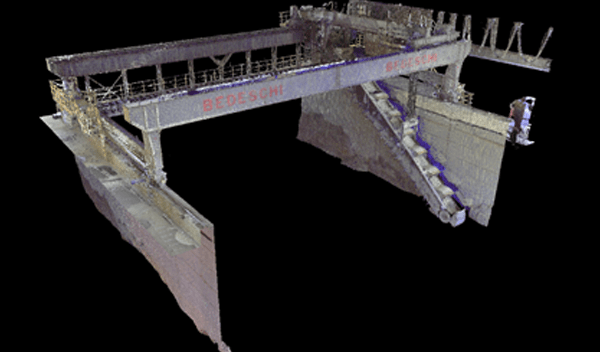

1. Levantamento da Estrutura em Repouso (Sem Carga) O primeiro passo é realizar o escaneamento do equipamento livre de qualquer peso. O Laser Scanner varre a estrutura e os caminhos de rolamento, capturando milhões de pontos que formam uma réplica digital exata (Nuvem de Pontos) da ponte no seu estado natural. Esta será a nossa geometria de referência.
2. Escaneamento da Estrutura Sob Carga Em seguida, o equipamento é submetido à sua carga máxima de trabalho (ou carga de teste estipulada pela engenharia). Com a carga suspensa, realizamos um novo escaneamento a laser. O objetivo aqui é documentar, em tempo real, como a estrutura cede e se comporta sob tensão.

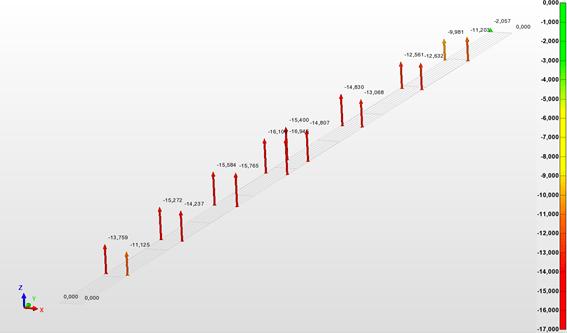

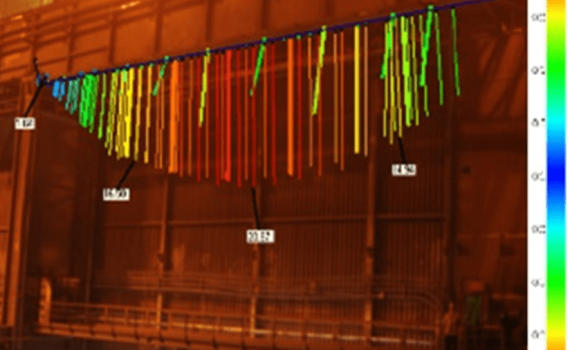

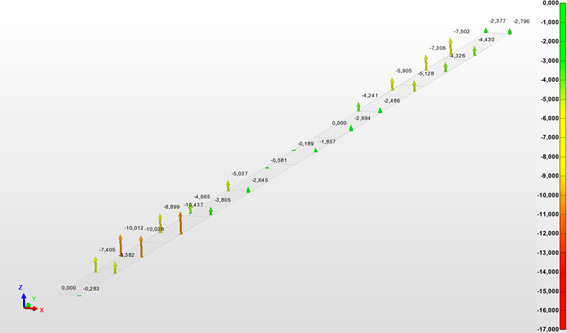

3. Sobreposição de Dados e Análise de Desvios No ambiente de software, nossos especialistas sobrepõem o escaneamento inicial (sem carga) com o escaneamento secundário (com carga). A comparação destas duas nuvens de pontos evidencia de forma clara e milimétrica onde ocorreu a deformação. Identificamos não apenas a deflexão vertical (a flecha no centro da viga), mas também possíveis torções nas vigas e alterações nos apoios.
Principais Vantagens da Análise Tridimensional
Substituir métodos convencionais pela metrologia a laser em ensaios de carga oferece ganhos diretos para as equipes de manutenção e segurança do trabalho:
Segurança Operacional Absoluta: O escaneamento é realizado a uma distância segura. Não é necessário colocar técnicos em andaimes, plataformas elevatórias ou debaixo da carga suspensa para realizar as medições.
Visão Integral da Estrutura: Em vez de medir apenas o meio da viga, o laser mapeia o equipamento por completo, revelando empenamentos ocultos e desalinhamentos que passariam despercebidos.
Velocidade e Agilidade: A captura dos dados leva poucos minutos, reduzindo o tempo de máquina parada e agilizando a liberação do equipamento para a produção.
Laudos Precisos: A entrega final fornece dados exatos e visuais que comprovam se o equipamento está operando dentro das tolerâncias de segurança exigidas por norma.
Segurança Comprovada por Dados
Garantir que os seus equipamentos de movimentação de carga operam com integridade não permite margem para dúvidas. A Tecnimex fornece a exatidão dimensional necessária para atestar a segurança e a capacidade de carga das suas estruturas.
